я просто сам не из маленьких , да и пространства решил себе создать по больше

Добавлено спустя 1 минуту 6 секунд:
а проводку на туманки нашел в салоне и подключился

Добавлено спустя 2 минуты 4 секунды:
для справки : у меня на птф провода идут такие бело-черный(енто минус) и красно-белый(енто +) габариты (зеленый тонкий)

Добавлено спустя 11 минут 16 секунд:

Добавлено спустя 9 минут 7 секунд:

много чего думал , можно самую обычную 3-х контактную , например http://www.carina-e.ru/vanilla_pics/43774392.jpg http://www.carina-e.ru/vanilla_pics/43655473.jpg или прочти посты pp7 вот здесь http://www.carina-e.ru/viewtopic.php?f=15&t=102&start=150

_________________
CarinaE 4AFE 1600CC 16-VALVE DOHC EFI, МКПП, SB,XL TYPE ,EUROPE, Англичанка, 19.03.97г.в. Черный седан.
CarinaE 4AFE 1600CC 16-VALVE DOHC EFI ,МКПП,LIFTBACK,GL TYPE,EUROPE,Японка,12.1993г.в.,Фиолетовый хетчбек

моя машинка тута!

aglobl
Кнопку брал вот такую и сделал так же, смотрится не плохо. http://carina-e.ru/viewtopic.php?t=102& ... start=1050

_________________
Было: CarinaE 4A-FE LB 99л.с. МКПП. 1996г. серебристый седан, ГБО.
Стало: Opel ZafiraB 1.8 MT 2010г. Cosmo

[quote="Evgen66"][/quote]
кнопка то у меня такая же просто значок там на обогрев зад. стекла.
а вот углубить ее как ,я думал , но ни чевошеньки не придумал, благо что вы есть дорогие кариноводы !!!умельцы и не только.

_________________
CarinaE 4AFE 1600CC 16-VALVE DOHC EFI, МКПП, SB,XL TYPE ,EUROPE, Англичанка, 19.03.97г.в. Черный седан.
CarinaE 4AFE 1600CC 16-VALVE DOHC EFI ,МКПП,LIFTBACK,GL TYPE,EUROPE,Японка,12.1993г.в.,Фиолетовый хетчбек

моя машинка тута!

зырь чему меня наши клубни научили...гыыы,

сзади еще один контакт подходит















Добавлено спустя 4 минуты 33 секунды:
правда чуток не по размерам вырезал и на фото смотрится ужасно, но на самом деле в живую смотришь всего этого не видно

_________________
CarinaE 4AFE 1600CC 16-VALVE DOHC EFI, МКПП, SB,XL TYPE ,EUROPE, Англичанка, 19.03.97г.в. Черный седан.
CarinaE 4AFE 1600CC 16-VALVE DOHC EFI ,МКПП,LIFTBACK,GL TYPE,EUROPE,Японка,12.1993г.в.,Фиолетовый хетчбек

моя машинка тута!

Да я уже давно по этой методе сделал такую же.

_________________
carina-e 1.6 4a-fe lb 1992 jpp liftback

gerzolik
и это работает , только верхушку кнопки поменять нужно...

_________________
CarinaE 4AFE 1600CC 16-VALVE DOHC EFI, МКПП, SB,XL TYPE ,EUROPE, Англичанка, 19.03.97г.в. Черный седан.
CarinaE 4AFE 1600CC 16-VALVE DOHC EFI ,МКПП,LIFTBACK,GL TYPE,EUROPE,Японка,12.1993г.в.,Фиолетовый хетчбек

моя машинка тута!

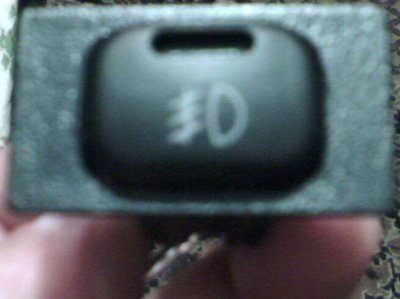

У меня правильная кнопка:

Добавлено спустя 6 минут 31 секунду:
Кнопка со светодиодами,поставил на подсветку подстроечные резюки,подстроил интенсивность подсветки под яркость подсветки остальных кнопок,так что,она даже не выделяется,как тама и росла.Неплохая альтернатива родной кнопке,стоимость которой на экзисте равна стоимости комплекта неоригинальных птф.

_________________
carina-e 1.6 4a-fe lb 1992 jpp liftback

gerzolik
у тебя аккуратнее сделано

_________________
CarinaE 4AFE 1600CC 16-VALVE DOHC EFI, МКПП, SB,XL TYPE ,EUROPE, Англичанка, 19.03.97г.в. Черный седан.
CarinaE 4AFE 1600CC 16-VALVE DOHC EFI ,МКПП,LIFTBACK,GL TYPE,EUROPE,Японка,12.1993г.в.,Фиолетовый хетчбек

моя машинка тута!

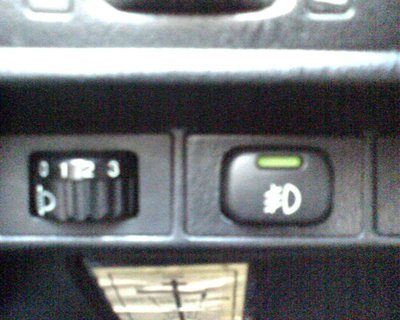

Ну дык цельный час строгал:

_________________
carina-e 1.6 4a-fe lb 1992 jpp liftback

gerzolik
а я себе такую же купил

Добавлено спустя 51 секунду:
теперь мы одной кнопки ты и я

_________________
CarinaE 4AFE 1600CC 16-VALVE DOHC EFI, МКПП, SB,XL TYPE ,EUROPE, Англичанка, 19.03.97г.в. Черный седан.
CarinaE 4AFE 1600CC 16-VALVE DOHC EFI ,МКПП,LIFTBACK,GL TYPE,EUROPE,Японка,12.1993г.в.,Фиолетовый хетчбек

моя машинка тута!

gerzolik
Куда что на кнопке подсоединял?

_________________
Камри SXV20 2.2, Камри ACV30 2.4

Вот: http://carina-e.ru/viewtopic.php?p=293082#p293082
и http://carina-e.ru/viewtopic.php?p=293465#p293465

_________________
Carina E(JT) AT190L-DWMDKW Wagon XLi 03.1995 4A-FE(LB) C52 3j6 ФОТО
Продам: правый поворотник оригинал б/у
Новые: опоры передних амортизаторов RBI T1310F

я вот что-то не пойму пока, почему нельзя использовать реле от задних противотуманок и штатную кнопку, чтобы ПТФ спереди и сзади одновременно включались с 1 кнопки.
Т.е. От реле остается бросить 1 плюсовой провод к передним ПТФ, а минус поближе взять.
Возможен ли такой вариант подключения, Чем это может гразить?:)

_________________
Код цвета кузова 199 Светло-серый, седан, EUROPE, Двигатель "STD" 4AFE 1600CC 16-VALVE DOHC EFI, XL TYPE
я добрался до drive2
Перебрался работать на ЮГ, продал машинку
Сейчас: Mazda Familia Sport Wagon 2001г. 4wd (постоянный), 170л.с. (осталось ~120) - Выпрашивает капиталку/замену

Seg@ при таком подключении будут одновременно включаться и передние и задние противотуманки ,а это элементарное неуважение к другим участникам движения,едущим сзади.Слепит нереально!!!

_________________
Олег

визитка "Carina E club

я нарисовал кнопку от 15-ки , теперь я обьясню что куда подсоединяется,
контакт 1 сюда подходит плюс от габаритов (в штатной проводке это тонкий зеленый провод)
контакт 2 сюда подходит плюс от птф (в штатке это красно-белый провод тонкий)
контакт 3 сюда подходит спаренный провод от контакта 1(это подсветка кнопки эмблемка)
контакт 4 сюда подходит спаренный провод от контакта 2 (это подсветка верхней части кнопки (полоска))
контакт 5 сюда подходит минус (масса) от птф (в штатке это черно-белый тонкий провод)
все довольно таки просто, будь внимательнее когда подсоединять будешь , предохранитель находится у водителя около левой коленки в панели на 15 ампер синий в колодке помоему 2-й с права ряд с верху
и еще провода выбирай не тонкие , ато греются я у себя переделал проводку с кнопки поставил провода с большим сечением. контакты к кнопке я припаивал и изолировал термоусадкой , получилось не плохо!
на картинках выше у меня изображена кнопка обогрева зад.стекла, это был начальный вариант, т.к. денег не было на другую , да и запчасти уже к тому времени не работали ,я поставил кнопку как у gerzolik один в один.
да и проводка на картинках выше моя старая , которую я заменил , вот она грелась.


это может грозить нагревом проводки и ее далнейшем плавлением.
нагрузка большая, ИМХО

_________________
CarinaE 4AFE 1600CC 16-VALVE DOHC EFI, МКПП, SB,XL TYPE ,EUROPE, Англичанка, 19.03.97г.в. Черный седан.
CarinaE 4AFE 1600CC 16-VALVE DOHC EFI ,МКПП,LIFTBACK,GL TYPE,EUROPE,Японка,12.1993г.в.,Фиолетовый хетчбек

моя машинка тута!

На светодиодной кнопке от 15-ки при подключении к штатному разъему для кнопки ПТФ индикация включения (желтая полоска) работать не будет! Требуется дополнительный инвертирующий каскад на транзисторе, об этом уже писал, и про подключение кнопки там же http://carina-e.ru/viewtopic.php?p=293465#p293465

Кроме неудобства для сзади едущих, будет невозможно включить ПТФ отдельно, без ближнего.

_________________
Carina E(JT) AT190L-DWMDKW Wagon XLi 03.1995 4A-FE(LB) C52 3j6 ФОТО
Продам: правый поворотник оригинал б/у
Новые: опоры передних амортизаторов RBI T1310F

Ц@рь
Я обычно таким умникам с включенными задними ПТФ включаю дальний и отъезжаю %-)
Щас много растонированных - помогает

_________________
У тойот 90-х нет года выпуска. Есть состояние.
Бортовой журнал. drive2
Установка би-линз в фары

Ведерки в хозяйстве:
Toyota Isis Platana 1ZZ-FE A/T,
Toyota Carina E LEGO 3S-GE Beams RedTop М/T,
Nissan X-Trail T31 MR20DE CVT,
Land Cruiser Prado KZJ95 1KZ-TE A/T

надо бы проверить на сколько задние противотуманки светят. Просто у меня фары тонитованые, м/б не так ярко, как вы описываете весь этот ужас:-). Ведь их установили туда для обозначения Т.С. В темное время суток и условиях недостаточной видимости, а не для ослепления позади едущих участников движения:-)

_________________
Код цвета кузова 199 Светло-серый, седан, EUROPE, Двигатель "STD" 4AFE 1600CC 16-VALVE DOHC EFI, XL TYPE
я добрался до drive2
Перебрался работать на ЮГ, продал машинку
Сейчас: Mazda Familia Sport Wagon 2001г. 4wd (постоянный), 170л.с. (осталось ~120) - Выпрашивает капиталку/замену

Здорово всем. Подскажите кто нибудь!:) перестали гореть птф. Проверил предохранители- исправны, лампы тоже целые. Вроде ничего нигде не замыкает- а птф так и не горят!:(

Задние ПТФ в туман, снегопад...это норма, а когда постоянно горят в обычное время(темно)-РАЗДРАЖАЕТ

_________________
Было: CarinaE 4A-FE LB 99л.с. МКПП. 1996г. серебристый седан, ГБО.
Стало: Opel ZafiraB 1.8 MT 2010г. Cosmo

Seg@
Странные рассуждения,ты видимо новичок за рулём?
Evgen66 тебе сказлРАЗДРАЖАЕТ, причём многих ОЧЕНЬ,ОЧЕНЬ...

_________________
Carina E 92 г. 4A-FE 1.6 не LB SED

Да, особенно если они диодные. Если брать конкретно мой вариант, то у меня слегка тонитованые лаком, все сигналы просматриваются хорошо, отражатель от задних ПТФ ярко не светит, сегодня с ночной смены возвращался, попросил напарника потестить, говарит что нормально все сильно не привлекает внимания. С дугой стороны некоторые машины вообще без задних ПТФ разезжают и нормально все;)
Я просто ищу простой и удобный способ подключения ПТФ:)

_________________
Код цвета кузова 199 Светло-серый, седан, EUROPE, Двигатель "STD" 4AFE 1600CC 16-VALVE DOHC EFI, XL TYPE
я добрался до drive2
Перебрался работать на ЮГ, продал машинку
Сейчас: Mazda Familia Sport Wagon 2001г. 4wd (постоянный), 170л.с. (осталось ~120) - Выпрашивает капиталку/замену

Если штатной проводки нет (обычно у англичанок) просто реле под капотом, один провод, причем не силовой тянешь в салон, до кнопки, все.

_________________
Carina E(JT) AT190L-DWMDKW Wagon XLi 03.1995 4A-FE(LB) C52 3j6 ФОТО
Продам: правый поворотник оригинал б/у
Новые: опоры передних амортизаторов RBI T1310F

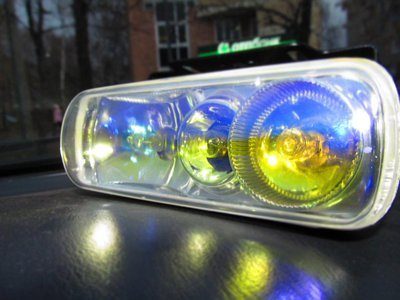

Взял себе туманки прикольные не родные конечно:) за 700р. В ней по 2 галогенки по 55 ват, одна направленного, другая рассеевающего света и по середине небольшая лампочка-габарит. Вот бы их еще по раздельно с компак подключить;) вачпе удобно было бы. Желтым светом светят кстати ПТФ, такие и искал.

_________________
Код цвета кузова 199 Светло-серый, седан, EUROPE, Двигатель "STD" 4AFE 1600CC 16-VALVE DOHC EFI, XL TYPE
я добрался до drive2
Перебрался работать на ЮГ, продал машинку
Сейчас: Mazda Familia Sport Wagon 2001г. 4wd (постоянный), 170л.с. (осталось ~120) - Выпрашивает капиталку/замену

Времени сейчас вообще в обрез заниматься нормальным подключением ПТФ а ездить очень темно

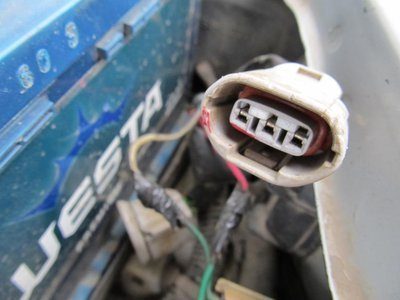

Нашёл как-то фишку свободную по сторонам, решил что это на противотуманки, но после того как потестил индикатором, пришёл к выводу что это скорее всего от старых фар габаритный штекер, сейчас у меня другой штекер с диодами.
Подскажите у меня проводка после фишки не оплавиться?, если я ПТФ подцеплю к ней на пару недель, а то у меня даже огнетушителя нет в машине
хотябы 1 галагенку на 55ват потянут интересно?
