Toyota Carina E

TRANZIK
А сверлить-то зачем? За предложение спасибо! Если вдруг что, сообщу

Vitek
Там где разрыв, дорожка вообще в воздухе болтается, стрёмно за неё.

Насчёт пайки - вот самая большая проблема в том, что я никогда в жизни не держал в руках паяльник. В терминологии и технологии также полный ноль Да и насчёт маломощного паяльника с тонким жалом тоже сомневаюсь, что есть такой Я попробую у отца спросить завтра, сможет он помочь или нет... Если нет, то вся надежда только на вас, дорогие форумчане


А, ну оно там наверно для того, что под этим резистором ещё одна дорожка проходит.

А насчёт 111 - с виду он целый. Палёная дорожка опять же под ним проходит.

Думаю, вариант с проводами будет попроще...

_________________
Drive2.ru

Тогда отдай тому, кто с этим делом хорошо дружит. Не найдёшь, можешь мне с оказией передать. Если до ул.Фомичёвой в Тушино не в лом доехать. Или дождись очередного поинта, отсутствие подсветки ведь на работу туманок не влияет? А там, если Myth, или ещё кто привезёт преобразователь 12>220V, то мы прямо на месте всё сделаем.

_________________
Что один человек сделал, - другой всегда разобрать сумеет! (кузнец из к/ф "Формула любви")
Carina-E Liftback 01/97 7A-FE(LB)

Витёк, спасибо за предложение! Мне ехать до Фомичёвой 5 минут почти по прямой Давай тогда, если батя не поможет, привезу тебе кнопку на днях.

Просто охота починить и успокоиться

_________________
Drive2.ru

Предложение действует только в рабочие дни с 10:00 до 17:00.

_________________
Что один человек сделал, - другой всегда разобрать сумеет! (кузнец из к/ф "Формула любви")
Carina-E Liftback 01/97 7A-FE(LB)

Да я понял, что ты там на работе работаешь Завтра сообщу тогда что да как.

_________________
Drive2.ru

Не я. Жена!

Добавлено спустя 2 минуты 59 секунд:

А с ближним-то что делать будешь без кнопки?

_________________
Что один человек сделал, - другой всегда разобрать сумеет! (кузнец из к/ф "Формула любви")
Carina-E Liftback 01/97 7A-FE(LB)

А, вот как

Да покатаюсь без него пару дней, на габаритах. В принципе, мне машина в тёмное время суток не сильно пока нужна.

_________________
Drive2.ru

Vitek
Итак, отец мне помочь не смог, не взялся - говорит, работа ювелирная, да и паяльника нужного под это дело нету Так что придётся мне к тебе ехать... Напиши тогда как и когда встретиться можно будет. В ближайшие будни я могу в любой из дней подъехать когда тебе удобнее будет.

_________________
Drive2.ru

Хочу публично выразить Виктору (Vitek) благодарность за ремонт кнопки! Теперь всё работает, как и раньше!

_________________
Drive2.ru

Terrion
Да чего там. Пустяки, дело-то житейское.

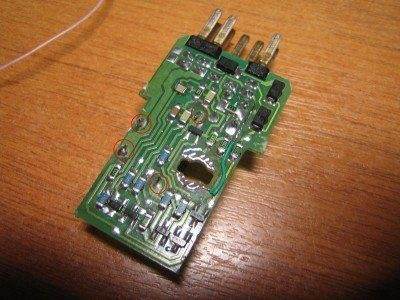

Не всякий электрик обучен паяльником работать. У них всё больше бокорезы, пассатижи и изолента. А лечится все на самом деле несложно. Вот живой пример. Часть дорожек восстанавливается лужением, те, что совсем убитые - перемычками. Потом всё промывается ацетоном от остатков флюса, и цапон-лаком заливается. На фото как раз отмытая плата Terrionа
перед заливкой. В красных кружочках - выводы реле включения противотуманок, на которых со временем образуются т.н. "кольцевые трещины", которые, раз уж разобрано, тоже надо пропаять (здесь уже сделано).
Так что не торопись с поиском новой кнопки, поищи лучше вместо электрика знакомого радиолюбителя.

_________________
Что один человек сделал, - другой всегда разобрать сумеет! (кузнец из к/ф "Формула любви")
Carina-E Liftback 01/97 7A-FE(LB)

А я и не обратил внимания на них Ну вообще здорово!

Кстати, забыл спросить - вот если на твоей фотке глянуть в правый нижний угол платы, можно увидеть пару зазубрин на дорожке. Не знаю откуда они появились (ну это ещё до передачи её тебе), так как когда плату снимал, в том месте отвёрткой точно не ковырял - ничего там криминального нету?

_________________
Drive2.ru

Жить будет

_________________
Что один человек сделал, - другой всегда разобрать сумеет! (кузнец из к/ф "Формула любви")
Carina-E Liftback 01/97 7A-FE(LB)

Ну и отлично

_________________
Drive2.ru

У меня не работала кнопка задних противотуманных фонарей. Поискал я её в Экзисте и цена меня не вдохновила. Решил чинить кнопку сам. В ходе моих изысканий выяснилось что кнопка в моей схеме и не могла работать! так так поставили кнопку от чего то другого.
Далее выяснил что большая часть транзисторов сгорела, а они SMD, у меня таковых в заначке не было обнаружено вот и начал я колхозить. Сразу оговорюсь что я сам не люблю что то лепить из чего попало, чтоб это что то потом работало кое как.

Схема кнопки в принципе проста:
микровыключатель пререключает триггер, собраный на SMD транзисторах, который в свою очередь управляет транзиторным ключём.
транзисторный ключ в свою очередь включает/отключает микрореле, а оно в свою очередь замыкает контакт дающий сигнал на включение фонарей. Для этих целей к кнопке подключаются два провода.
Схема управления (вся электронника) получает питание по двум другим проводам по ним же получает питание и лампочка подсветки.

_________________
Toyota CarinaE 1995гв 4a-FE Седан XLi Британка 400 т.км (Была)
тепреь Toyota Avensis II 2008гв 1zz-FE на ручке

То что нас не убивает то нас делает сильней

Начитавшись про ремонт данной кнопки решил снять свою. Снял разбрал, смотрю что-то не то, собрал и тут дошло, перепутал с кнопкой обогрева заднего стекла

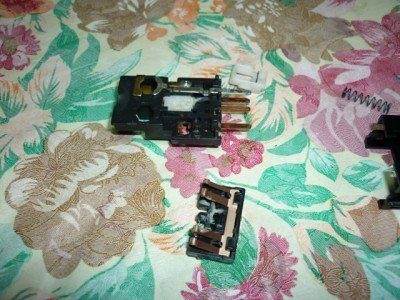

Пошел ставить обратно, снял противотуманную. По дороге домой показалось, что один контакт обломан, подумал ладно что-нибудь приладим... Разобрал, и о ужас , там нет никакой платы, просто кнопка... вот теперь думаю где копать, ведь при покупке она работала (подсветка кнопки и лампочки противотуманки загорались при нажатии)!!! По поводу обломанного контакта - судя по виду, его не должно было быть.

_________________
Было: CARINA E(JPP)SED/LB AT190,CT190,ST191 4A-FE LB, КПП С51
Потом: IKCO Samand. Мечтаю о Toyota Avensis Verso
теперь: KIA SPORTAGE KM 2008г.в. 2.0 бензус на палке

Теперь собственно мой колхоз.
проблема заключается собственно в триггере, и где его взять? Аналогом триггера в релейных схемах является кнопка с фиксацией, из разряда тех что нажал-замкнулась, ещё нажал-разомкнулась. Ура идея есть теперь реализация.
Берём кнопку от ------- старого (очень старого) системного блока компьютера, та которая включала проц на разгон. И приклеиваем её к внешней стороне платы. предварительно выпаяв микровыключатель (нам нужны дырочки из под его ног) [/img]

Добавлено спустя 1 минуту 16 секунд:

фото1

Добавлено спустя 2 минуты 14 секунд:

Далее собираем вот такую схему.

Добавлено спустя 1 минуту 41 секунду:

Кстати лампочка стоит самая обычная. только не нужно её искать в автомагазинах. она продаётся в магазинах радиотоваров и применяется для подсветки панели на автомагнитолах.

Добавлено спустя 2 минуты 8 секунд:

И в итоге мы имеем

Добавлено спустя 2 минуты 45 секунд:

PS. извините за сумбур в фотографиях

_________________
Toyota CarinaE 1995гв 4a-FE Седан XLi Британка 400 т.км (Была)
тепреь Toyota Avensis II 2008гв 1zz-FE на ручке

То что нас не убивает то нас делает сильней

а не просче было отремонтировать?

Простите за ОФФ, просто чтоб отдельную тему не создавать.
Проблема такая: при вынутой лампочке подсветки кнопки противотуманки работают на ура. Включаются и выключаются отлично. Но стоит только вставить лампочку подсветки - противотуманки перестают гореть. НО предохранитель не сгорает.
Кто подскажет, где тут собака порылась?

Нет не проще. там сгорело 5 из 6 транзисторов. Во первых SMD транзисторы довольно трудно паять из за их габарита. примерно 0.7х1.8 мм, во вторых их просто в наличии нет, да и по их маркировке я не понял какие нужны.

маркировка там такая. [5A j] , [A3] , [a313](был живой)

_________________
Toyota CarinaE 1995гв 4a-FE Седан XLi Британка 400 т.км (Была)
тепреь Toyota Avensis II 2008гв 1zz-FE на ручке

То что нас не убивает то нас делает сильней

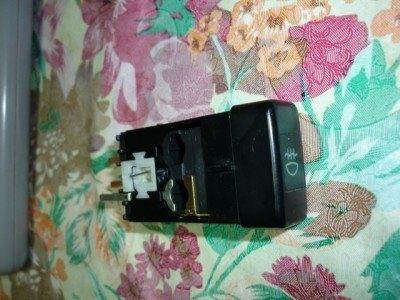

вот моя кнопка. у кого какие мысли?

_________________
Было: CARINA E(JPP)SED/LB AT190,CT190,ST191 4A-FE LB, КПП С51
Потом: IKCO Samand. Мечтаю о Toyota Avensis Verso
теперь: KIA SPORTAGE KM 2008г.в. 2.0 бензус на палке

ВM1978
Это обычная механическая кнопка с фиксацией, у меня должна была стоять именно такая.
А что она сломалась?

По схеме задействовано 4 контакта 2,6 и 5,8
2,6 на подсветку (на твоём фото беленький и тот что в середине)
5,8 замыкаются при включении (те что крайние)

_________________
Toyota CarinaE 1995гв 4a-FE Седан XLi Британка 400 т.км (Была)
тепреь Toyota Avensis II 2008гв 1zz-FE на ручке

То что нас не убивает то нас делает сильней

значит небыло у тебя желания,
маркировку посмотреть в инете можно, заменить всегда можно на аналоги. не думаю что в этой кнопке очень важны параметры транзистора, кроме его типа проводимости....
и в том же инете можно посмотреть как сделать приспособу на обычный кастрюльный паяльник, для пайки такого рода элементов.....

_________________
Carina II 1.6 4A-F МКПП 90 л.с. Карбюратор. 1991 г. Германия.
Японская неоклассика

LMA74
Спасибо за совет. Но почему-то она не работает. предохранитель менял не помогло, противотуманки задние не горят... Ладно, завтра получаю последний заказ в exist отдаю в сервис, после чего буду проводку смотреть. Т.к. других вариантов нет. В такой кнопке мало что сломаться могло (контакты чистые. фиксация работает).
