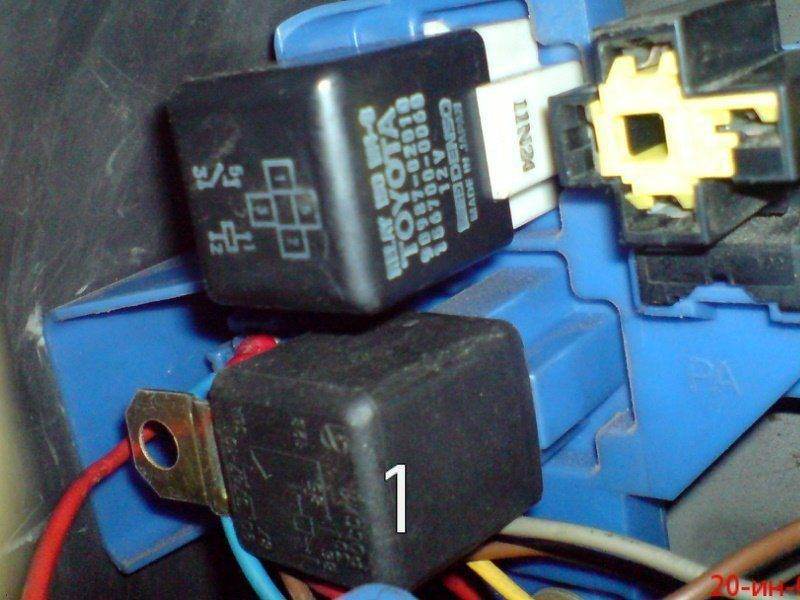

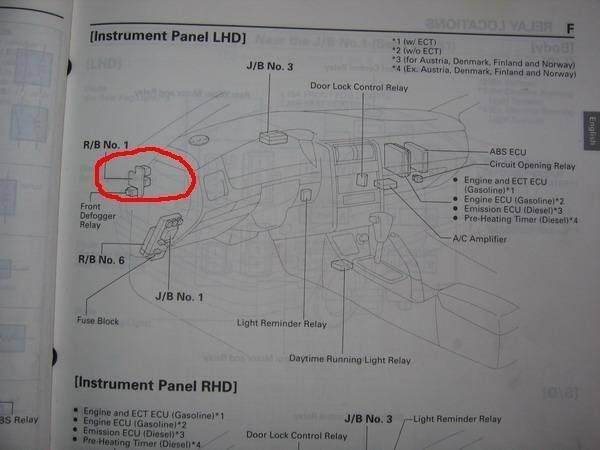

Вот расположение реле R/B №1

_________________
Carina E, 4A-FE LB, лифтбэк, AT190L-BLMDKW, РКПП С51, 1994 г.в., англия.....
Не летайте быстрее своего Ангела Хранителя.

Перед тем как включить то, что ты починил, ляг ногами в сторону предполагаемого ВзРыВа !!!

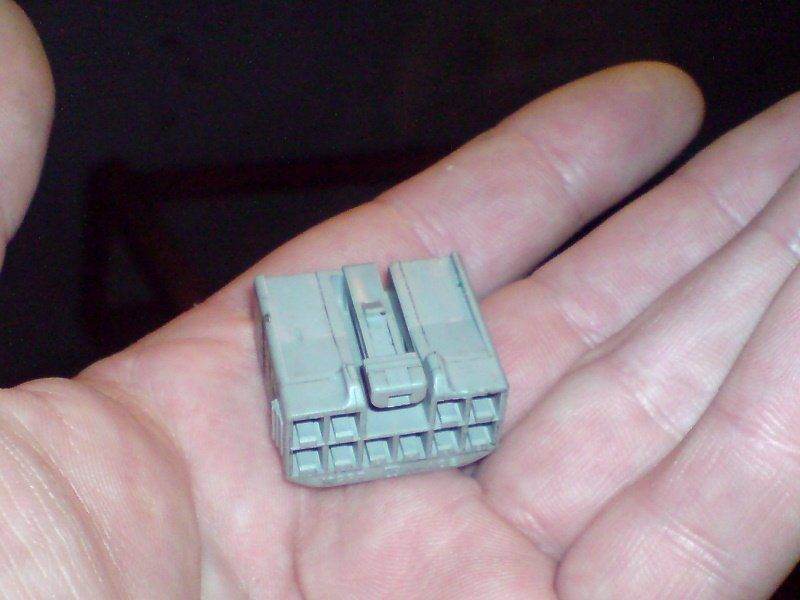

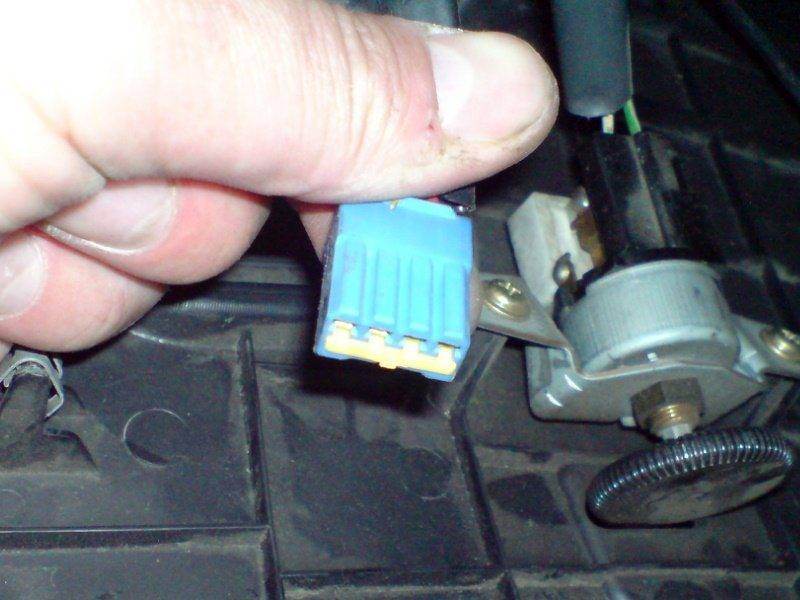

У меня вот такой разем болтается.... он из одного пучка выходт с коректором фар и еще чемто:) тока там всего 4 разъема

Добавлено спустя 3 минуты 17 секунд:

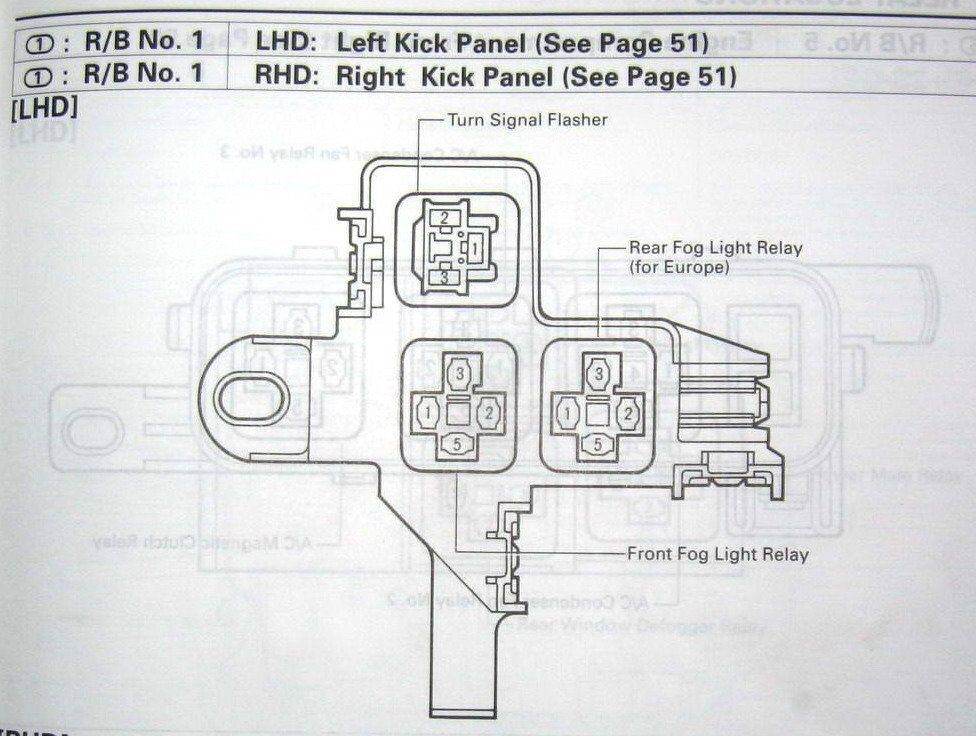

Оно?

_________________
Карина Е 1997г 1.6 4a-fe CDX седан англичанка:)не lb

У меня другой был. Но у меня японка,а в англии может проводку и не ложили?

_________________
Ремонт ДВС японских и корейских автомобилей
SWAP-сервис в Нижнем Новгороде

Раземы к фарам у меня были.... предохранителя нет, ну а релюха то на том месте?

_________________
Карина Е 1997г 1.6 4a-fe CDX седан англичанка:)не lb

Х.З., то что Петр выложил похоже,за одним исключением:у меня там место для четырех реле. Два стоят и два были пустые,пробовал совал методом научного тыка. Вживую не видел,невозможно так извернуться:). Попробую телефоном сфоткать,но это только в субботу. И разъём кнопки покажу,то что отрезал

_________________
Ремонт ДВС японских и корейских автомобилей
SWAP-сервис в Нижнем Новгороде

Skull

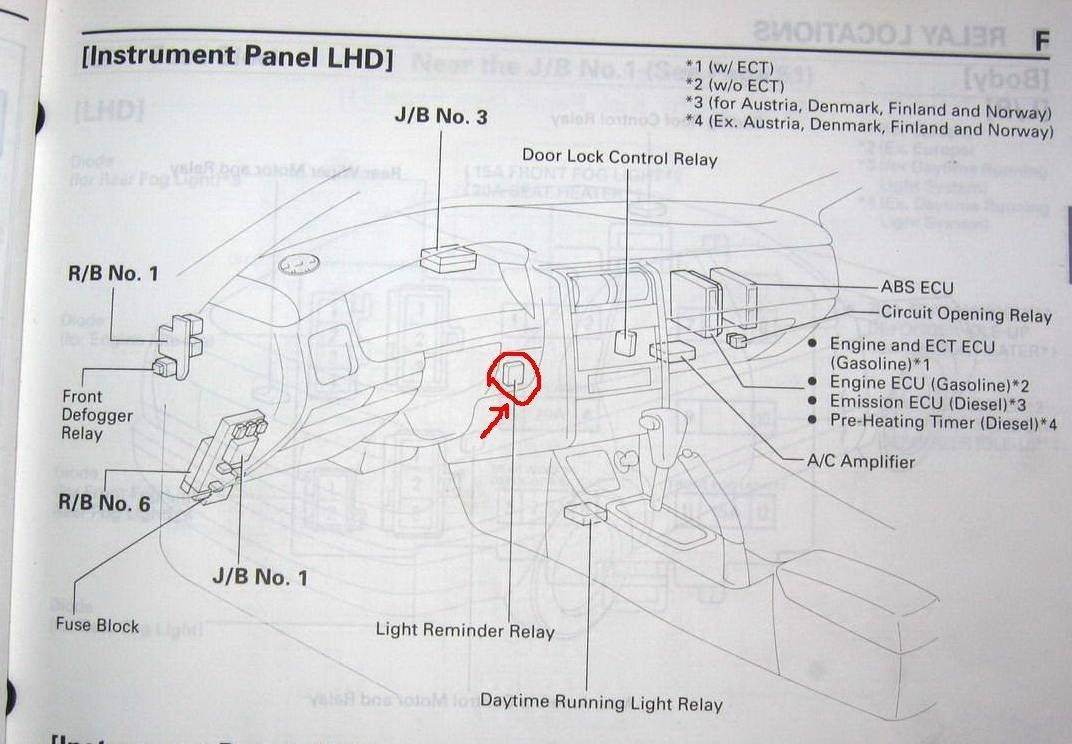

Кружочком обведено не то реле....это зумер или включение подсветки замка зажигания...

_________________
Carina E, 4A-FE LB, лифтбэк, AT190L-BLMDKW, РКПП С51, 1994 г.в., англия.....
Не летайте быстрее своего Ангела Хранителя.

Перед тем как включить то, что ты починил, ляг ногами в сторону предполагаемого ВзРыВа !!!

Прошу прощения за оффтопик.
Пётр
У тебя в этом блоке все релюхи одинаковые? Я как раз на днях туда лазил - там все 3 релюхи одинаковые бошевские стоят и какая между ними разница не понял. Получается что реле поворотников и реле туманок одинаковые и работать должны одинаково. Только у поворотников релюха работает как прерыватель (если не путаю), а вот в чем тогда смысл реле птф?

_________________
Carina E седан 1.6 i 4A-FE LB 1995 Британка

Если из учения, веры или науки уходит дух - остается один формальный ритуал: маразм

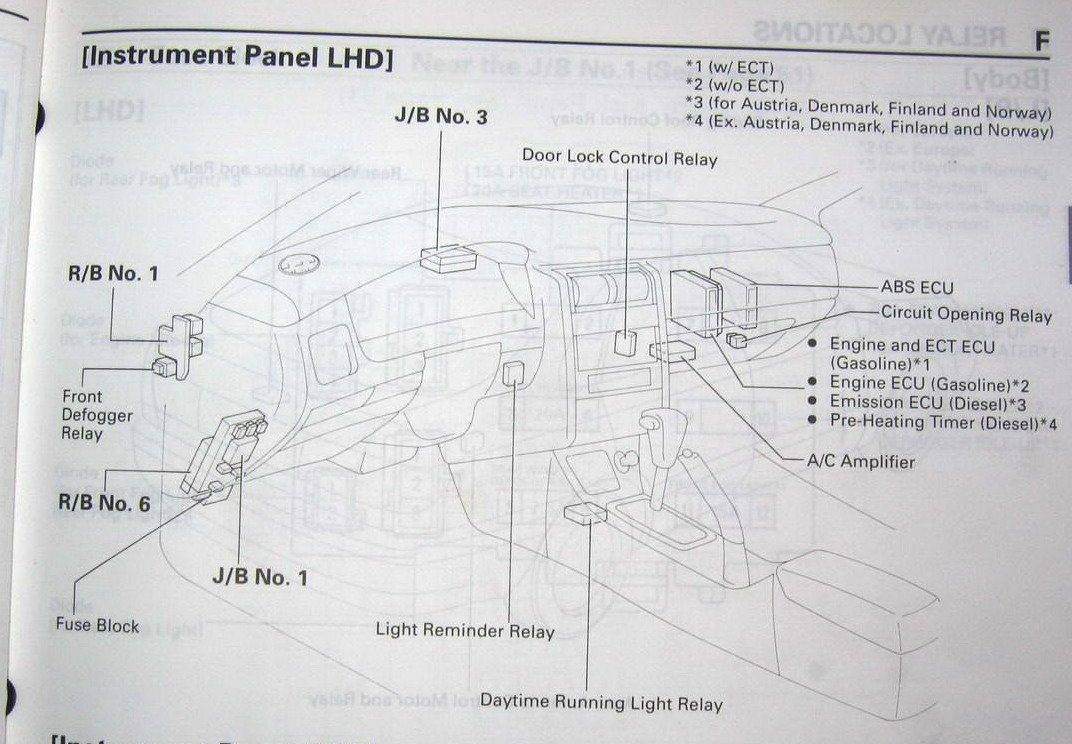

Light Reminder дословно Напоминатель света (зуммер невыключенных фар), а не реле ПТФ

_________________
Сarina E'92, 4A-FE LB Седан

Ну хорошо может кто ни будь подскажет как подключать на англ машинке.... у меня к фарам судя по всему провода были... судя по тому что пред хозяин из проводки провел 1 провод.... подключил его к + на одной из птф, и протянул в салон подключил к какому-то проводу... и они даже включались только с кнопки на консоли, вместе с задними .... а потом кнопка не выдержала и расплавилась.... вот теперь по уму хочу подключить.... есть разъем фото выше, но там не такой как на японке....

_________________
Карина Е 1997г 1.6 4a-fe CDX седан англичанка:)не lb

Skull
Посмотри здесь, может найдешь: http://carina-e.ru/viewtopic.php?t=102& ... &start=100

_________________
Была Carina E 1993 г.в., седан, 4A-FE Денсо СТД, МКПП, англичанка

Виктор77
Да я там всю тему прошерстил и толком нечего не написано... только как крепить куда крепить.... обсуждение не понятное... у кого больше ПТФКИ:)

_________________
Карина Е 1997г 1.6 4a-fe CDX седан англичанка:)не lb

Я ставил и протягивал все новое. Ставил отдельное реле, кнопку. Если использовать щтатный разъем, то придеться ставить штатное реле и кнопку.

_________________
Сarina E'92, 4A-FE LB Седан

Не совсем верное утверждение,скорее наоборот:совсем не верное утверждение.
Особенно у тебя(судя по году выпуска у тебя японка)

_________________
Ремонт ДВС японских и корейских автомобилей
SWAP-сервис в Нижнем Новгороде

Я не нашел реле (там просто посадочное место пустое под него) и не смог прозвонить провода. Если бы реле стояло, то оно бы срабатовало при замыкании контактов разъемя лдя кнопки. А такого не происходило. С проводами и тестером вроде дружу давно, да и специальность соответствующая... У меня ничего не вышло со стандартной проводкой, а переделывать ее под другое реле желания не было, счел лучшим прокиноть все свое.

_________________
Сarina E'92, 4A-FE LB Седан

мда завтро буду пробовать замыкать провода.... посмотрим что получится.... надеюсь ченить не спалю.

_________________
Карина Е 1997г 1.6 4a-fe CDX седан англичанка:)не lb

Там в пустое место ставится обычное 4х контактное реле,без всяких переделок. А уж фишку от кнопки отрезать и переделать под любую подходящую кнопку,это вообще плевое дело. Завтра постараюсь фото выложить

_________________
Ремонт ДВС японских и корейских автомобилей
SWAP-сервис в Нижнем Новгороде

Не знаю как у Карины Е, но у праворуких японцев у тойоты сделано вкл. реле немного не стандартно. При вкл. габаритов оно включается!, но замкнутые(при вкл.) контакты подают напругу на кнопку, и через нее уже на туманки. Кажись так, ели память не изменяет...

_________________
CALDINA ST191G 95г. 3s-fe
У меня очень мягкий характер. Типа накопительной системы скидок...Главное - потом не попасть под раздачу бонусов!

Чето не понемаю неуж то нет ни кого кто ПТФ подключал на Англичанках?

_________________
Карина Е 1997г 1.6 4a-fe CDX седан англичанка:)не lb

Вобщем сеня замкнул этот разъем сгорел 15а предохранитель.... есть предположение что всетаки это и есть для кнопки противо туманок но релюшки нет.... думаю куда пришпандорить.... то что выше был фото отчет не подходит у меня все по другому провода другие.... вот я подумал если от разъема к релюхе....
А может кто в Питере может помоч? я подъехал бы ато я такой лапух в проводке:)

_________________
Карина Е 1997г 1.6 4a-fe CDX седан англичанка:)не lb

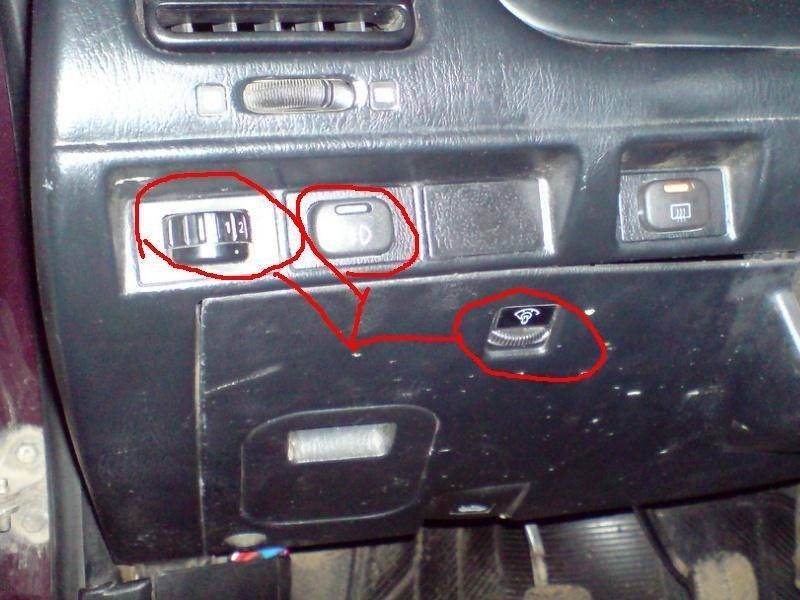

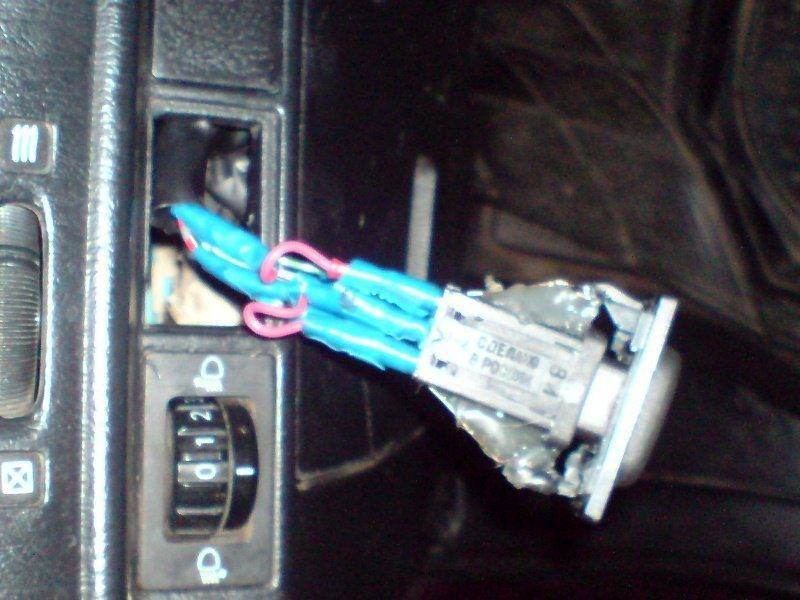

Фото,как и обещал

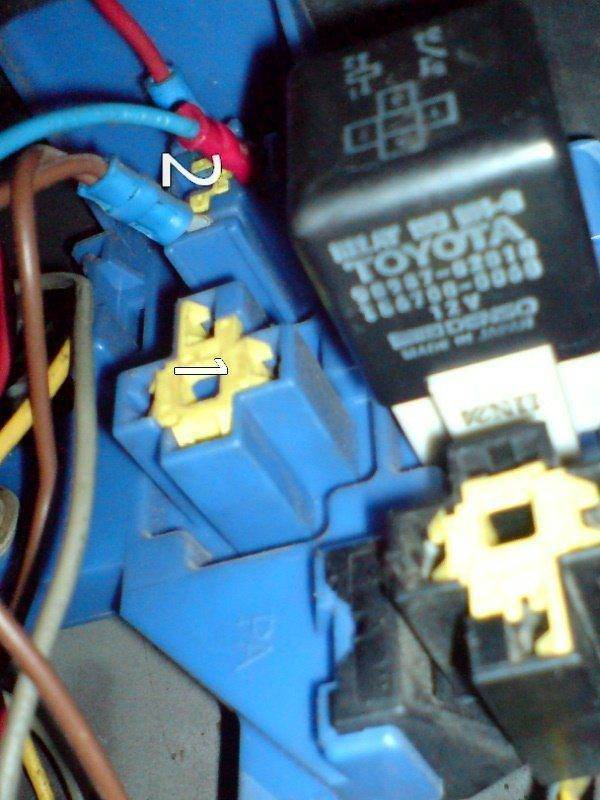

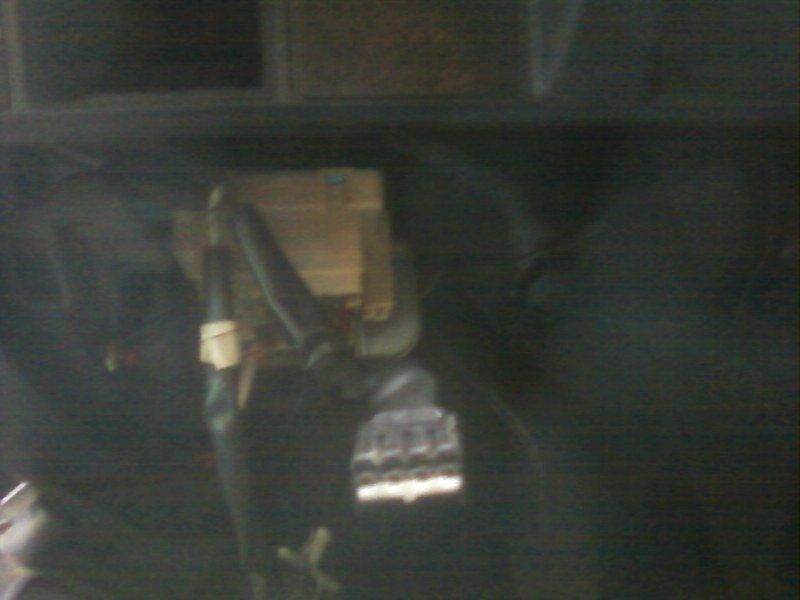

Еще раз повторюсь,это делалось на японке,проводка уже присутствовала,небыло только реле и кнопки противотуманок(предохранитель почемуто присутствовал). Блок куда втыкалось реле находится под панелью,под водительской стойкой(разглядеть невозможно,кое как сфотографировал на сотовый)

_________________
Ремонт ДВС японских и корейских автомобилей
SWAP-сервис в Нижнем Новгороде

MerTV Красота Буду переделывать у себя

_________________
Сarina E'92, 4A-FE LB Седан

MerTV
Спасибо.... осталси вопросик у тебя к кнопке провода идут из дной бухты что и коректор фар и тд?

Добавлено спустя 12 минут 56 секунд:

И находятся реле примерно в этом районе?

_________________
Карина Е 1997г 1.6 4a-fe CDX седан англичанка:)не lb

Да,именно там:)

Да. Корректор фар,яркость освещения приборки,противотуманки,и еще неизвестный штекер(похожий на тот что у тебя) соединяются в один пучок

_________________
Ремонт ДВС японских и корейских автомобилей
SWAP-сервис в Нижнем Новгороде

Хм значица у тебя 4 их.... у меня 3 походу 1 гдето потерялся... лан поищу пока место для реле а там поглядим.... спасибо!!!

_________________
Карина Е 1997г 1.6 4a-fe CDX седан англичанка:)не lb

4 штекер на кнопку омывателя фар

_________________
Денис
TOYOTA CARINA E 4A-FE не LB седанчик XLi `93г. сине-зеленая ласточка-англичанка
