Кто будет паять такой вариант, то столкнется со следующей проблемой: при открытии водительской двери плафон гореть не будет, тк на пути стоит диод 1.2 кОм+падение на входе с S2 на диод КД522=>на ноге не будет +5V. Я буду ставить реле на S2, кому интересно и непонятно, пишите.

_________________
Была Carina-E 4A-FE, 02/95г, но не LB
Сейчас:
Toyota Town Ace Noah (Super Extro Limo) 3S-FE 130 лш. 1/2WD +газ 4 пок-ие - Моя
Toyota Town Ace Noah (Super Extro Limo) 3С-TE 94 лш. 4WD - Жены

Не трогай отлаженный механизм, и в трудную минуту он тебя не подведет.

А прицепить к лампочке в приборке?

_________________
Mitsubishi Outlander XL'2008 6B31 "Кролик"
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.

Мне проще реле повесить темболее уже купил

_________________
Была Carina-E 4A-FE, 02/95г, но не LB
Сейчас:
Toyota Town Ace Noah (Super Extro Limo) 3S-FE 130 лш. 1/2WD +газ 4 пок-ие - Моя
Toyota Town Ace Noah (Super Extro Limo) 3С-TE 94 лш. 4WD - Жены

Не трогай отлаженный механизм, и в трудную минуту он тебя не подведет.

ИМХО релюха не вариант... току много жрёт.

_________________
Mitsubishi Outlander XL'2008 6B31 "Кролик"
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.

хоть одним глазком можно?

_________________
CarinaE GLI 4A-FE(Lean Burn) 1993г. механика JPP красный (3j6) седан. Skoda Octavia Combi tour
Год выпуска 2005 Двигатель 1,6 AKL ( всё в прошлом),
CarinaE GLI LB 3S-fe 1992г. механика, JPP синенький лифт.

Она пока ещё не работает... Точнее работает, но не в полном объёме.

_________________
Mitsubishi Outlander XL'2008 6B31 "Кролик"
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.

Youstas Почему именно водительской ?

_________________

drive2.ru, Мне 35

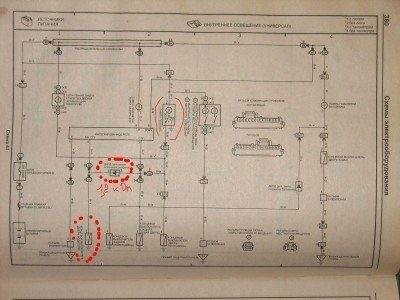

я же выше написал в чем проблема, на нашей схеме диод не нарисован, но он есть, а на освещении универсала он нарисован. Он дает сопротивление 1.2кОм,+на плате диод=нет +5V на 4-й ноге микроконтроллера.

_________________
Была Carina-E 4A-FE, 02/95г, но не LB
Сейчас:
Toyota Town Ace Noah (Super Extro Limo) 3S-FE 130 лш. 1/2WD +газ 4 пок-ие - Моя
Toyota Town Ace Noah (Super Extro Limo) 3С-TE 94 лш. 4WD - Жены

Не трогай отлаженный механизм, и в трудную минуту он тебя не подведет.

А их и не должно быть ИМХО... при закрытых дверях там +5 из за подтяжки резистором, а при открытой двери - должен быть 0... (на 4й лапе)...

Или я тебя неправильно понял?

_________________
Mitsubishi Outlander XL'2008 6B31 "Кролик"
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.

Наверно не так выразился. Из за этих нескольких сопротивлений на 4-ю ногу приходит не 5V, а меньше (не мерял), и из за этого не включается контроллер.

_________________
Была Carina-E 4A-FE, 02/95г, но не LB
Сейчас:
Toyota Town Ace Noah (Super Extro Limo) 3S-FE 130 лш. 1/2WD +газ 4 пок-ие - Моя
Toyota Town Ace Noah (Super Extro Limo) 3С-TE 94 лш. 4WD - Жены

Не трогай отлаженный механизм, и в трудную минуту он тебя не подведет.

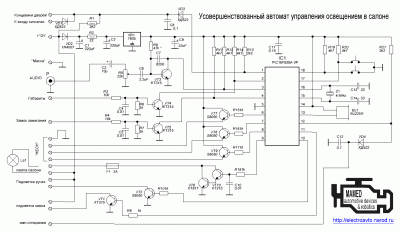

Мы же про эту схему говорим?


R10 поттягивает 4ю лапу проца к +5 вольтам... если дверь открыта то она
замыкает лапу на землю.... Собственно этого контроллер и ждёт...

У тебя же эффект


Кстати! Ты в какое место по схеме врезался?

_________________
Mitsubishi Outlander XL'2008 6B31 "Кролик"
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.

на контроллер не приходит 0, тк происходит падение напряжения из за диода(возможно их не один, 1.2кОм-мерял на плафоне при откр. вод. двери) стоящего от водит двери до КД522, на самом КД522 и на R10. Как то так я ведь не электрик, а инженер-конструктор, просто люблю потыкатся паяльником

Питание "к "замку зажигания"" тупо взял от кнопки обогрева заднего стекла.

_________________
Была Carina-E 4A-FE, 02/95г, но не LB
Сейчас:
Toyota Town Ace Noah (Super Extro Limo) 3S-FE 130 лш. 1/2WD +газ 4 пок-ие - Моя
Toyota Town Ace Noah (Super Extro Limo) 3С-TE 94 лш. 4WD - Жены

Не трогай отлаженный механизм, и в трудную минуту он тебя не подведет.

Я то же... но если посмотришь, то обратишь внимание на то, что диод подключен катодом к разъёму водительской двери, и анодом - к освещению... т.е. когда дверь открываешь - ток через него идёт.

Мораль - увеличь сопротивление R10 килоом до 10и.

_________________
Mitsubishi Outlander XL'2008 6B31 "Кролик"
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.

Да не, я с этой штукой уже разобрался. Поставил релюху на включение "-" минуса.

_________________
Была Carina-E 4A-FE, 02/95г, но не LB
Сейчас:
Toyota Town Ace Noah (Super Extro Limo) 3S-FE 130 лш. 1/2WD +газ 4 пок-ие - Моя
Toyota Town Ace Noah (Super Extro Limo) 3С-TE 94 лш. 4WD - Жены

Не трогай отлаженный механизм, и в трудную минуту он тебя не подведет.

некрасиво...

_________________
Mitsubishi Outlander XL'2008 6B31 "Кролик"
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.

Тему не читал, НО... с пиковскими работать говорят легко.
http://cxem.net/avto/electronics/4-83.php

_________________
CARINA E(JPP); 4A-FE STD, XLi, С52; AT190L-AEMDKW; SEDAN ; 02/1993; 742 - железный помошник...был.

:):) современные процы все имеют достаточно удобные средства разработки.... что пик, что атмел...

PS... имеется ввиду ширпотреб, а не узкоспециализированные кристаллы.




Если ставить Attiny13, то:
1. можно выкинуть кварц с кондёрами, так как есть внутренний генератор.
2. всё остальное можно оставить таким, но перекинув ноги


правда придётся добавить резистор килоом на 10 между плюсом и ресетом, и написать прошивку. скажем на сях.

_________________
Mitsubishi Outlander XL'2008 6B31 "Кролик"
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.

Кто кроме меня спаял и установил схемку на PIC12F629?
Я установил вариант с прошивкой №2, писал и оплачивал у автора. В варианте 2 исправлены все недочеты, а самый главный - при включенном зажигании и открытии дверей свет гаснет сразу.

_________________
Была Carina-E 4A-FE, 02/95г, но не LB
Сейчас:
Toyota Town Ace Noah (Super Extro Limo) 3S-FE 130 лш. 1/2WD +газ 4 пок-ие - Моя
Toyota Town Ace Noah (Super Extro Limo) 3С-TE 94 лш. 4WD - Жены

Не трогай отлаженный механизм, и в трудную минуту он тебя не подведет.

А ты поделишься этой прошивкой?

_________________
Toyota Carina-E

Я и моя Каришка на drive2
Ремонт и тюнинг Honda GoldWing (GL 1800)

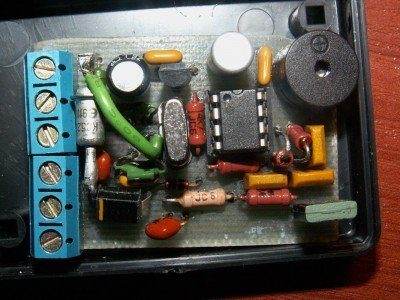

Фотка моей коробочки Доволен как слон

_________________
Была Carina-E 4A-FE, 02/95г, но не LB
Сейчас:
Toyota Town Ace Noah (Super Extro Limo) 3S-FE 130 лш. 1/2WD +газ 4 пок-ие - Моя
Toyota Town Ace Noah (Super Extro Limo) 3С-TE 94 лш. 4WD - Жены

Не трогай отлаженный механизм, и в трудную минуту он тебя не подведет.

Youstas
Здорово ! Слушай, распиши пожалуйста, как там реле вешается ? И какое именно реле ?!

_________________

drive2.ru, Мне 35

Нарисую но позже, когда время будет. Реле любое на 12V

_________________
Была Carina-E 4A-FE, 02/95г, но не LB
Сейчас:
Toyota Town Ace Noah (Super Extro Limo) 3S-FE 130 лш. 1/2WD +газ 4 пок-ие - Моя
Toyota Town Ace Noah (Super Extro Limo) 3С-TE 94 лш. 4WD - Жены

Не трогай отлаженный механизм, и в трудную минуту он тебя не подведет.

В моей машине по комплектации не имеется подсветки для передних сидений, а общим светильником в середине салона был недоволен.

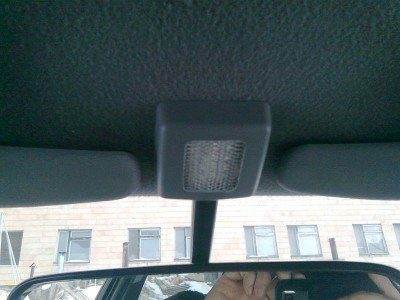

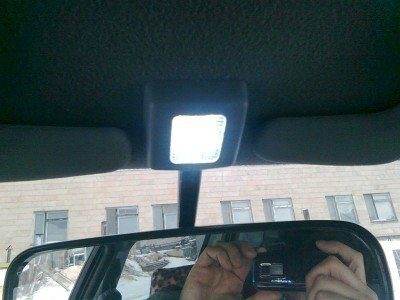

Решил установить подсветку для передн сидений в декоративной накладке крепления зеркала заднего вида. Прорезал в ней отверстие примерно 2*3 см, вклеил в него подогнаный кусок белой катафоты в качестве рассеивателя. В нише крепления зеркала, которую закрывает эта накладка установил светодиодную панель на 12 светодиодов. Питание для этой конструкции взял с разъема подсветки замка зажигания (у меня его тоже нет). На этом разъеме напряжение пропадает примерно через 4-5 сек после закрытия дверей. Также собрал простейшую схему на одном транзисторе, обеспечивающую плавное погасание света тоже примерно за 4-5 секунд.
В итоге получил яркое освещение впереди, которое после закрытия дверей горит в полный накал 4-5 сек и затем плавно гаснет за такое же время. Загорается сразу же с открытием дверей. Управляю этим освещением 3-х позиционным переключателем аналогично общесалонному светильнику.

_________________
Carina E(JT) AT190L-DWMDKW Wagon XLi 03.1995 4A-FE(LB) C52 3j6 ФОТО
Продам: правый поворотник оригинал б/у
Новые: опоры передних амортизаторов RBI T1310F

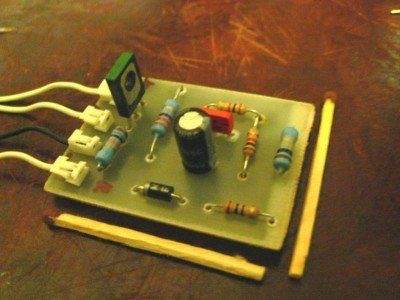

Вот и я закончил с "вежливым светом"
Ушло 40руб и 2 часа времени
Все работает, плавно гаснет через 5 сек.

_________________
Было: Toyota Carina E 1997/ 1.6 GL_I не LB 116 л.с
Стало: Toyota Mark II 1996/ 2.5 Tourer_V / Самолет

предлагаю сделать -очень класно.Я поставил на подсветке ног с переди и с зади.когда двери закрыл 5-6секунд есть подсвет ног чтобы установить их в удобном положении.
