Toyota Carina E

Итак начнем.

Все началось с того, что я покатавшись на мамином пассате Б6, пересев обратно в каринку был разочарован тем, что нет той четкости переключений как на пассате. Рычаг попросту люфтил и болтался. В поисках неисправности снял "бороду" между сидений (2 болта с левой стороны, 2 с правой и 2 внутри ящика под подлокотником. Не забудьте отключить колодку прикуривателя). Пошатав рычаг - увидел, что он люфтит в пластиковой раме. Люфт был не большой, но из-за длины рычага - на рукоятке амплитуда была около 2х сантиметров. Ради интереса зашел в экзист узнать сколько что стоит - рама вместе с рычагом около 3000р. Платить за кусок пластмассы и железную кочергу 3000 ой как не хотелось и надо было придумать как починить люфт. Затем начал разбирать кулису. Сначала выдавил стержень под номером 1 на фото (будьте аккуратны ибо у него есть привычка попадать под ковер и его сложно оттуда достать)

затем снял фиксирующую шайбу на втором стержне (на фото под номером 2)

затем открутил 4 гайки, которые прикрепляли пластиковую раму к полу (на фото под номером 3)

Далее нужно было снять тросики с рычага - для начала снимаем тросик под рамой - для этого нужно рукой отогнуть пружинку и снять его с рычага, второй тросик пока не трогаем (на фото под номером 4).

Далее - проделав все эти процедуры, снимаем крышечку сверху пластиковой рамы (на фото под номером 5 (не образайте внимание на белую прокладку - фото делал во время обратной сборки, поэтому вы ее не увидите )

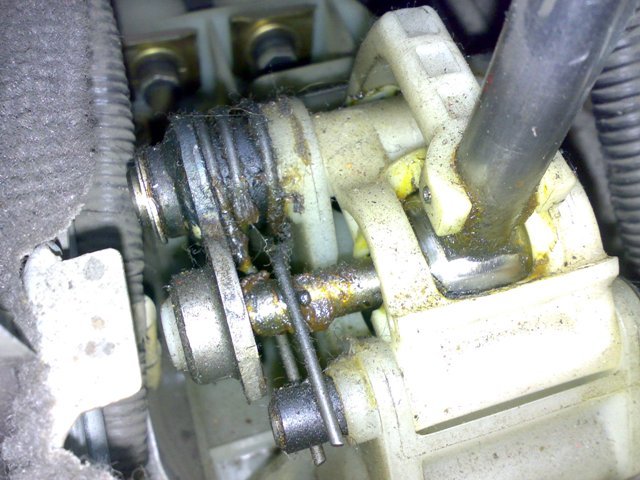

далее перед нами предстает такая картина:

далее снимаем следующую часть рамы - и видим следующее:

Как видно из фото выше - рычаг держится на шаровой опоре которую зажимает пластиковая часть с одной стороны и рама с другой - именно в этом месте он и люфтил. При нажатии на эту часть одной рукой и шевелением второй рукой рычага было выяснено, что люфт вызван слабым зажатием шаровой опоры. Нужно было только придумать как сделать так, чтобы зажим был лучше (но об этом чуть позже). А пока продолжаем разбирать рычаг дальше - для этого приподнимаем пластиковую раму над полом и вытаскиваем второй штырь, на котором была фиксирующая шайба. Вытащив штырь, не опуская раму, снимаем железную "Г"-образную часть конструкуции

для этого отсоединяем снизу второй тросик (вытаскиваем железую шпильку, снимаем шайбоку и отсоединяем трос от "Г"-образной части) и отсоединяем эту "Г"-образную часть от рычага КПП

все аккуратненько складируем, чтобы ничего не потерять. В результате вы должны увидеть вот такую картину у себя

Дальше нужно было придумать как зажать шаровую опору рычага - для этого решил я сделать прокладочку из пластика. У меня валялись две бутылки из под масла кастрол - одна из под моторного - у нее не сильно толстые стенки и вторая из под масло которое я лил в ГУР - у нее стенки были потолще.

Я решил начать с малого и сделал прокладку из бутылки моторного масла - получилось так.



начал примерять - в итоге выянилось что прокладка слишком широкая и не зажимает - уменьшил ее в диаметре - получилось следующее:


Теперь прокладка подходила идеально и все отлично зажимала. Люфта почти не было - был мизер который вообще сложно назвать люфтом. Но Ж*па требовала приключений и я решил сделать short shifter - короткоходную кулису. Взял 100р и побежал к знакомому фрезеровщику в Аничков дворец в мотокружок. За 10 минут - он укоротил рычаг на 3см и нарезал новую резьбу такую же по размеру как и была. Рычаг выглядел после апгрейда так

На радостях побежал домой собирать бутерброд обратно. Собрал в обратном порядке все, поставил бороду, рукоятку - ход стал поменьше, ручка чуть ниже, люфта не было, но главное - стало намного приятней и удобней переключаться. Поехал тестить - понравилось. Пока ехал по ваське - на Кораблестроителей с перекрестка тягался с субой форестер - шли в ровень, время на переключения было минимальным - не то что до переделки. В общем итогом я доволен. Получил то, что давно хотел - короткоходную кулису.

Надеюсь статья поможет многим. Просьба не пинать ибо это мой первый опыт написания статьи такого рода.

_________________
Я на драйве
Сейчас: Chrysler Voyager 3.3LE 94' Европеец со всеми опциями кроме полного привода и задней печки
Было: Carina E 97' liftback белый, 4a-fe не LB, англичанка, ABS, ГУР, кондей
Toyota Camry 97' sedan зелененький с двиглом 2.2 на автомате
Subaru Legacy 98' Sedan Limited 2.5 4Cam вишневый металлик

Не переживай, всё нормально написал.
Только вот ещё всю конструкцию желательно смазать проавильной смазкой, иначе опять разболтается. Идеально Тефлоновая паста Huskey PF-29.
Вот думаю, если не укорачивать верхнюю часть рычага а немного удлинить нижнюю, в пол не упрётся? А верх выгнуть назад. Мне так интереснее было бы. * Далековато от меня рычаг (198 см. рост)

_________________
CarinaE 4A-FE LB, седан. + HONDA Accord TypeR
_______________________________________________
Кто хочет - ищет способ, кто не хочет - ищет причину.

MAKCbIMKA, красавец! Еще бы фото в собранном виде рычага поглядеть

_________________
Была: Toyota Carina E; 92г.в.; 4A-FE LB; GLi; Liftback; баклажан
Трезвый пьяному не товарищ, а средство передвижения!

Dmitry_R
я думал сделать так как ты сказал - но тогда придется поднимать раму над полом - впринципе можно шар с рычага сбить, чуток обточить рычаг, и снова насадить шар обратно (для пущей эффективности пару мест прихватить сваркой и сточить).

Насчет смазки - смазал смазкой Mobil 1 синей такой

_________________
Я на драйве
Сейчас: Chrysler Voyager 3.3LE 94' Европеец со всеми опциями кроме полного привода и задней печки
Было: Carina E 97' liftback белый, 4a-fe не LB, англичанка, ABS, ГУР, кондей
Toyota Camry 97' sedan зелененький с двиглом 2.2 на автомате
Subaru Legacy 98' Sedan Limited 2.5 4Cam вишневый металлик

Очень плохо, синяя походу с молибденом, для полимеров это не допустимо!

_________________
CarinaE 4A-FE LB, седан. + HONDA Accord TypeR
_______________________________________________
Кто хочет - ищет способ, кто не хочет - ищет причину.

хм, ну тогда сотру ее и смажу пока литолом, потм чем-нить получе

_________________
Я на драйве
Сейчас: Chrysler Voyager 3.3LE 94' Европеец со всеми опциями кроме полного привода и задней печки
Было: Carina E 97' liftback белый, 4a-fe не LB, англичанка, ABS, ГУР, кондей
Toyota Camry 97' sedan зелененький с двиглом 2.2 на автомате
Subaru Legacy 98' Sedan Limited 2.5 4Cam вишневый металлик

Рекомендую для таких и многих других целей ВСЕМ приобрести

HUSKEY™ HTL-500 PTFE GREASE Синтетическая, Водостойкая смазка с Тефлоном. Интервал рабочей температуры от –60° до +266 °С !!! .Подшипники ступиц передних и задних колес на период зимней эксплуатации, замки, петли и ограничители дверей, петля крышки люка наливной горловины топливного бака, петли и пружины капота и багажника, механизм регулировки передних сидений, механизм складывания и фиксации заднего сиденья, механизм стеклоподъемников, двигатель стеклоочистителя, антенна, игольчатые подшипники карданных шарниров, оси, валики, подшипники скольжения, тросы в оболочках, направляющие, соединительные скобы, переключатели, аккумуляторные клеммы.

http://www.huskey.com.ua/kupit.htm

* Она идеально подходит для наших вечно ломающихся стеклоподъёмников.

_________________
CarinaE 4A-FE LB, седан. + HONDA Accord TypeR
_______________________________________________
Кто хочет - ищет способ, кто не хочет - ищет причину.

Макс! Молодца. Отчет супер!

Молодца!
Приятно, что подробные фотоотчёты начинают становиться традицией.

_________________
Что один человек сделал, - другой всегда разобрать сумеет! (кузнец из к/ф "Формула любви")
Carina-E Liftback 01/97 7A-FE(LB)

MAKCbIMKA неси зачётку, это 5+

надо теперь поробывать твою короткую кулису ))))

_________________
Carina E, Black SportWagon 7A-FE LB, 96-й год, англичанка.

Твой отчет вдохновил:)

_________________
Carina E Wagon, 4A-FE LB, 96 г. МКПП. Англичанка. http://carinae.com.ua.
http://www.google.com/advanced_search?q ... ll&num=100

у меня например другая конструкция,там так просто люфт не уберешь,да и разбирать подольше.

kostolom
да - я выложил отчет на форуме короноводов - у них тоже другая конструкция.
У тебя такая? (взято с форума короноводов)

_________________
Я на драйве
Сейчас: Chrysler Voyager 3.3LE 94' Европеец со всеми опциями кроме полного привода и задней печки
Было: Carina E 97' liftback белый, 4a-fe не LB, англичанка, ABS, ГУР, кондей
Toyota Camry 97' sedan зелененький с двиглом 2.2 на автомате
Subaru Legacy 98' Sedan Limited 2.5 4Cam вишневый металлик

MAKCbIMKA
От кулисы идут тросик или рычаг? Всмысле переключается чем.

_________________
Carina E Wagon, 4A-FE LB, 96 г. МКПП. Англичанка. http://carinae.com.ua.
http://www.google.com/advanced_search?q ... ll&num=100

voldemarik2
два тросика идут

_________________
Я на драйве
Сейчас: Chrysler Voyager 3.3LE 94' Европеец со всеми опциями кроме полного привода и задней печки
Было: Carina E 97' liftback белый, 4a-fe не LB, англичанка, ABS, ГУР, кондей
Toyota Camry 97' sedan зелененький с двиглом 2.2 на автомате
Subaru Legacy 98' Sedan Limited 2.5 4Cam вишневый металлик

такая,как на последней,я на том форуме тоже лажу,тока под другим ником,и твой отчет узнал,на днях пытался разобрать,дело встало на пластмассовой хрени,в виде полукольца,она к рычагу крепиться через децальные штырьки,у меня под рукой не было нужного инструмента.

MAKCbIMKA у тебя какая коробка? чтоб если что так просто не разбирать там всё...

_________________
Toyota Carina E, 4A-FE, Sedan, GLI, 1993г. англичанка

C52 коробка у меня. Я думаю для любой С5* подойдет отчет.

_________________
Я на драйве
Сейчас: Chrysler Voyager 3.3LE 94' Европеец со всеми опциями кроме полного привода и задней печки
Было: Carina E 97' liftback белый, 4a-fe не LB, англичанка, ABS, ГУР, кондей
Toyota Camry 97' sedan зелененький с двиглом 2.2 на автомате
Subaru Legacy 98' Sedan Limited 2.5 4Cam вишневый металлик

Сегодня повторил, данную процедуру. Заняло около 2-х часов. Делал с корешом в гараже. Хочу добавить, что все движущиеся части смазал Лидолом, а взамен прокладки из под масла использовал резину около 3-4 мм (вырезал кусочек). Кулиса получилась упругой, люфт реально пропал. Раньше первая периодически втыкалась с трудом, , а третья с небольшим хрустом. После уплотнительной прокладки все недочеты были убраны.
Спасибо изобретателю!
P.S. когда снял кожух с бардачком, обнаружил очки а-ля Кобра Сильвеструшка Сталлоне + кассовый чек на заправку бензина датируемый 27.09.1994 aus Germany. Як туда попало х.з.

_________________
Англичанка, 94 г. , 1.6 GLI

Макс молодец! надо тоже так сделать, после того как синхры поменяю:)!

_________________
Сaldina GT-T KIA SORENTO 3.3v6
ЗНАНИЕ ЗАКОНА УМЕНЬШАЕТ СУММУ ВЗЯТКИ!

ЫЫЫЫ. Скоро будет продолжение "укорачивание кулисы АКПП"

_________________
Я на драйве
Сейчас: Chrysler Voyager 3.3LE 94' Европеец со всеми опциями кроме полного привода и задней печки
Было: Carina E 97' liftback белый, 4a-fe не LB, англичанка, ABS, ГУР, кондей
Toyota Camry 97' sedan зелененький с двиглом 2.2 на автомате
Subaru Legacy 98' Sedan Limited 2.5 4Cam вишневый металлик

Лучше вообще отреж

_________________
CarinaE 4A-FE LB, седан. + HONDA Accord TypeR
_______________________________________________
Кто хочет - ищет способ, кто не хочет - ищет причину.

да уж, думаю как укоротить ход АКПП

_________________
TOYOTA Carina E 2.0 3S-FE АКПП 1994 Liftback Англичанка Продал (((
Ваз 21213 (Нива) 99 г.
Mazda 3 2007 1.6 Акпп

А, забыл сказать: когда я в Москве в Альпинарии ставил свою шестиступку, я шифтер снимал полностью, ибо переделывал его на 4-хходовой (много пилил). %-)
Заодно тоже люфт убрал, но я поджал стальным колечком ,которое согнул из проволоки в размер и уложил в паз под прижимную резинку.

_________________
Не надо верить всякой херне, которая у меня над аватаркой написана.

не ну а че она торчит как кочерга а так сделаю цивильно коротенький рычажок
