Toyota Carina E

Подскажите!!! При включении зажигания перестали загораться лампочки акомулятора.фильтра и накала свечей!!!!!!!!!!!!!!!!!!!!!!!

Masss28, правильно я понимаю что машина Карина -2 ??

да правельно!!!

Блок предоков и релюх над левым колесом, так?

предохранители все целые

В целом за лампочки выход "L" отвечает. Мог провод отвалиться/отгнить/закиснуть, проверь разъём на генераторе и сам провод, для начала.

_________________

Toyota Carina II Liftback (T150) '1986г./ МКПП / 2,0D 2C / на drive2

GSM-911, а схемы нет?

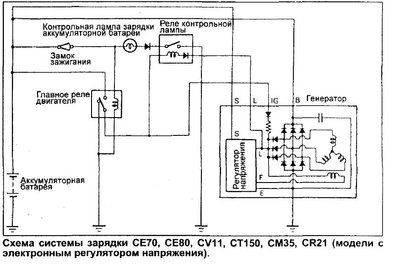

В книжке, в электронном виде, вот такая упрощённая ... в части обмотки-выпрямитель-регулятор точно соответствует

_________________

Toyota Carina II Liftback (T150) '1986г./ МКПП / 2,0D 2C / на drive2

Masss28,
анализ схемы:
S - это постоянный + с АКБ. Если его в генере коротит на -, то на появление дефекта может повлиять, но тогда просадка возможна если бы провод был бы толстый как + на стартер, ну горячий как утюг.

При вкл зажигания + появл на IG, а вот на L должен быть -, при помощи которого появляется напруга на реле лампочки зарядки и она загорается(на исправном а/м).

При начале генерации (исправного вращения) на L должен появиться + и лампочка гаснет...

Т.о. я предлагаю по проводно из разъёма вынимать по одному проводу и смотреть что будет происходить.
Но! Где на схеме тот предохранитель??

http://www.bestpics.ru/full/zaryad.jpg примерно так ... тож 88г, но бумажная книжка (сейчас отсканил) ... где фактически в машине установлены не смотрел, не было надобности
PS на 86г литературы так и не нашёл когда искал, всё время этими пользовался

_________________

Toyota Carina II Liftback (T150) '1986г./ МКПП / 2,0D 2C / на drive2

ЧТо то мне подсказывает, что тот предохранитель в цепи L стоит.
Подождём ТС, пусть номинал скажет и порядковый номер.

Masss28
, узнал название предохранителя?

кратенько продолжу: если из разъёма вынуть S и проблема пропала, то дохлый реле регулятор.
если нет, то скорее всего диодный мост.

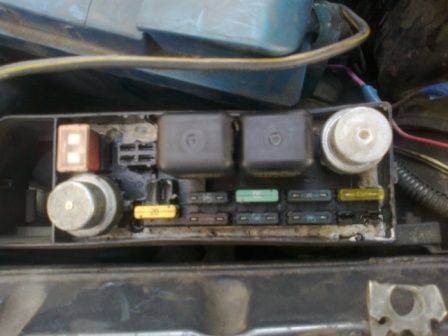

вытаскиваю левый желтый - лампочки загораются а зарядки нет и лампа акб не тухнет!!! Сегодня завел гдето часа два было норм. заглушил начал заводить и опять пропала!!!

Честно говоря это мне ни о чём не говорит (левый желтый). Я не так часто под капот заглядываю, чтоб наизусть помнить что-где стоит. На крышке этого блока должно быть подписано, что это за предохранитель.
- разъём на генераторе и сами провода осмотрел?
- напряжение на выходе генератора мерял? на ХХ и при добавлении газа? ... или заряжает/не заряжает по лампочкам смотришь?

Конечно не исключаю выхода из строя регулятора, но отключение S ничего не даст по идее ... я пока с трёхконтактным реле ездил (от ГАЗа какого-то) этот вывод вообще не использовал и на работу лампочек не влияло.

***
PS появлюсь через пару дней ... на работу надо

_________________

Toyota Carina II Liftback (T150) '1986г./ МКПП / 2,0D 2C / на drive2

был у электрика попросил эл.схему((( а у меня нет и в инете найти не могу!!! и что за разъемы S и L ???

Ребят, чтобы не плодить темы, может кто сталкивался: при включении ближнего света, загораются задние ПТФ, уже надоело... бывает нормально включаются (без задних ПТФ), а иногда с задними...
что делать? куда копать?

_________________
Артём, Carina E'97 1,8 7A-FE LB вишневый седан

Фишка/разъём на генераторе трёхонтактная (зелёная обычно), она там одна из генератора выходит.

_________________

Toyota Carina II Liftback (T150) '1986г./ МКПП / 2,0D 2C / на drive2

по поводу разъема на гене по одному не отсоеденял, снимал всю фишку лампочки все загорелись как положено и свечи накала и акб!!!

Masss28,
схему в полном виде GSM-911 выкладывал по ссылке - смотри выше, там есть все предоки с номиналами.

Надо по одному проводу из разъёма вынимать и смотреть что происходит, потом по цветам или цеколёвке смотреть что за провод и соответственно куда идёт.

Тему в трэш, автора в бан (с)интернет

_________________

Toyota Carina II Liftback (T150) '1986г./ МКПП / 2,0D 2C / на drive2

Кнопка задних птф под замену.

Добавлено спустя 4 минуты 57 секунд:
Re: Подскажите!!! При включении зажигания перестали загораться л
Если кнопкой пощёлкать птф выключаются и то не с первого раза?

_________________
Тойота Авенсис Т-22,3S-FE,S54,DIS-2,седан,выпуск 07.2001,цвет 209,отделка LA 14-02,комплектация Sol. Была Карина Е,4а-фе,стд,1996 год.

О, вот и у меня похожая проблемка нарисовалась.
завожу машину, включаю ближний свет и вместе с ближним загораются задние ПТФ.
данное явление не постоянно, но и кнопка включения ПТФ изначально работала не гуд, ПТФ включались раза с двадцатого, заменять собирался уже давно, но сейчас видимо придется ускорится.

_________________
sb172abk00e201394, европа, серебро, универсал, люк, без кондея

RePit
тебе сюда
faq/index.php/%D0%A0%D0%B5%D0%BC%D0%BE%D0%BD%D1%82_%D0%BA%D0%BD%D0%BE%D0%BF%D0%BA%D0%B8_%D0%B7%D0%B0%D0%B4%D0%BD%D0%B8%D1%85_%D0%9F%D0%A2%D0%A4

_________________
Carina e 97 г.в. 4A-FE 1,6 не LB МКПП...тёмно -синий лифтбэк, GLI
------------------------------------------------------
