Стал проверять КХХ. RSC и RSO прозваниваются, а вот B+....... нет его...Покурил схему... Вот откуда ноги то растут.. Диагностический разъем тоже с В+ связан, и КХХ, и Датчик Т и... много еще чего...
Поизучал схемку, В+ соединяет: КХХ, диагностический разьем, электропневмоклапан, кислородный датчик, еще пару выходов с ЭБУ и, наконец, уходит сначала на реле размыкания цепи, и далее на главное реле системы впрыска топлива. Реле системы впрыска находится в блоке предохранителей возле фары (насколько я понимаю) и оно рабочее, инчае машина вообще бы не ездила. А вот где находится реле размыкания цепи?
Видимо от него неправильно подключили? Или оно вообще дохлое? Помогите...

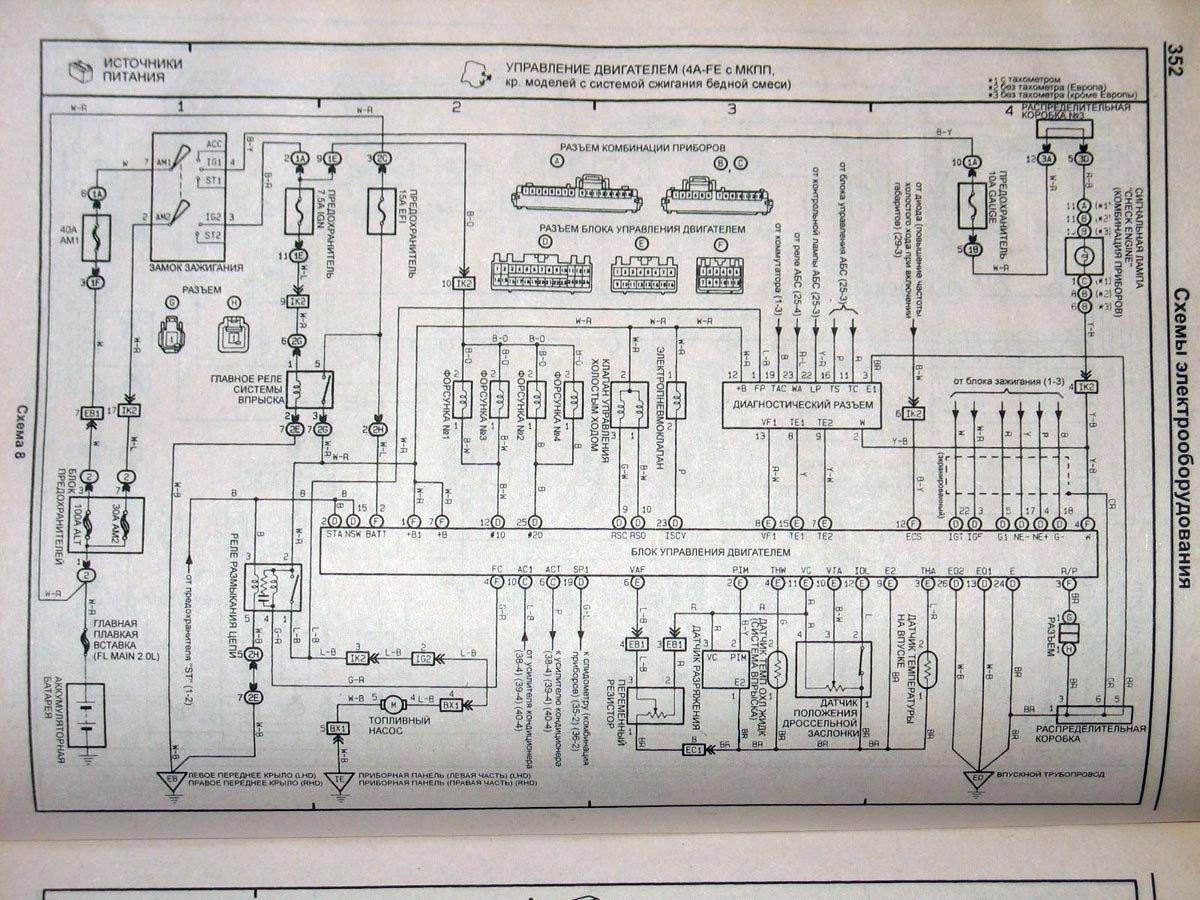

Вот кусок схемы:

КХХ там под цифрой 34, уходящий от него бело-красный провод это и есть потерявшийся В+. По схеме вижу, что он приходит в 25 (реле размыкания цепи). Судя по всему, реле рабочее? потому что иначе машина не заводилась и не ездила бы вообще... значит проблема где то в месте соединения, отмеченным красным кружком? Скажите, где искать это реле размыкания цепи?

_________________
Было 4А ЛБ+СТД --->> стало 7А с прульной карины
Бортовой журнал

попробуй написать личное сообщение белому гусю, я уверен он тебе поможет

_________________
Кузовной ремонт!!!
Сейчас: Сarina e gti, мкпп, яп, 3SGE, 92
Была: Carina Е седан 7AFE акпп, 97
Была :Carina Е liftbacк, 4AFE, 95

Что за схема? нафига ты ей пользуешься?
Есть хорошая легионовская.

Добавлено спустя 10 минут 3 секунды:

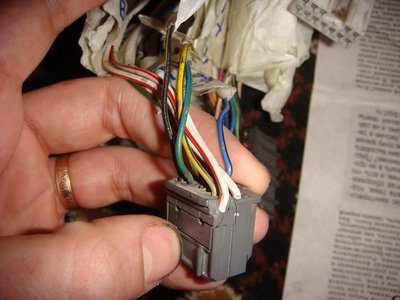

B+ заходит из моторной косы в салон в серой фишке 6 пиновой и к мозгам подключается фишкой с двумя проводами. Один уходит в блок диагностики

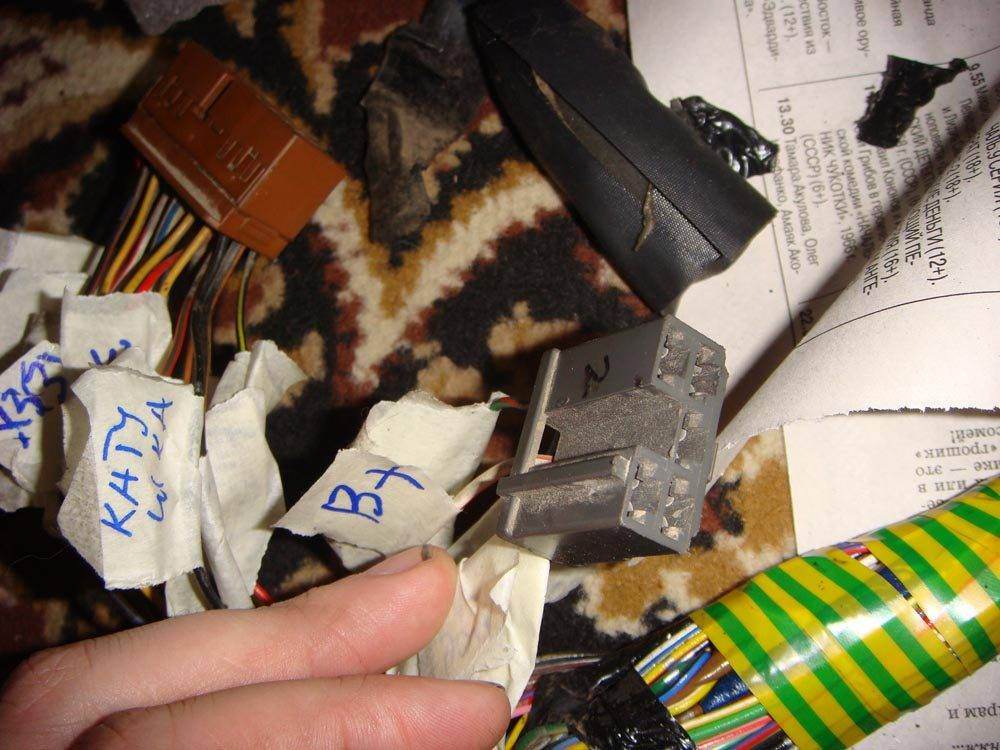

Фишка в подторпедную косу

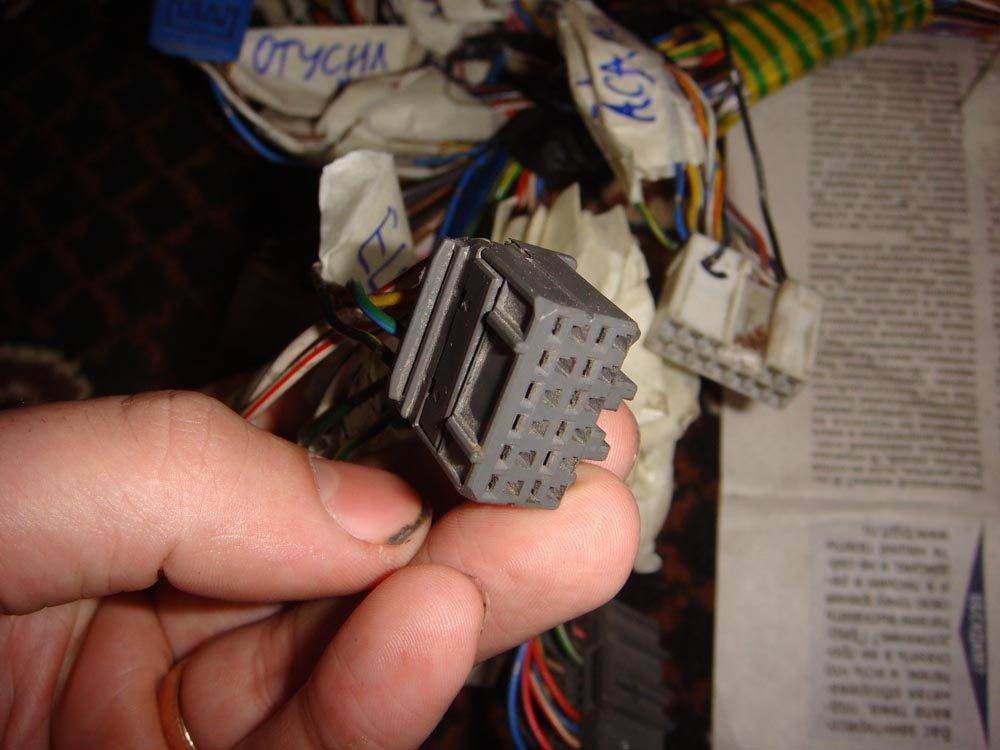

Фишки на мозги



Добавлено спустя 6 минут 47 секунд:
Питание идет из блока предохранителей.

Добавлено спустя 7 минут:
В блоке предов реле - EFI main

Добавлено спустя 4 минуты 42 секунды:
вот схема еще

_________________
У тойот 90-х нет года выпуска. Есть состояние.
Бортовой журнал. drive2
Установка би-линз в фары

Ведерки в хозяйстве:
Toyota Isis Platana 1ZZ-FE A/T,
Toyota Carina E LEGO 3S-GE Beams RedTop М/T,
Nissan X-Trail T31 MR20DE CVT,
Land Cruiser Prado KZJ95 1KZ-TE A/T

Ну схему выложил эту потому что, цветная показалось нагляднее будет:)

Я же свапал двигатель, в комп совсем другой разъем теперь идет. Ну это ладно, где В+ в фишке мозгов, я нашел. Получается, что из блока предохранителей В+ выходит, уходит на реле размыкания цепи и все, дальше контакта у меня нет? Если я сделаю так, брошу прям от блока предохранителей провод В+ на фишку, которая в комп? И, если я не ошибаюсь, на фишке в комп надо чтоб перемыкались В+ и +В1 ?

_________________
Было 4А ЛБ+СТД --->> стало 7А с прульной карины
Бортовой журнал

надо было делать одну новую косу,а не пытаться совместить новую и старую...
я вот,например,теперь вообще не представляю что там и как...

_________________
Ремонт ДВС японских и корейских автомобилей
SWAP-сервис в Нижнем Новгороде

Begemot523
Судя по схеме B+ идет от предохранителя EFI из коробка предов,
уходит на EFI main relay
Дальше идет к мозгам +B и +B1 и отсюда же по схеме уходит в коробок диагностики.
После EFI Main Relay - уходит на твое реле размыкания цепи (находится в салоне) и включает бензонасос.

Добавлено спустя 1 минуту 56 секунд:

Сто процентов.

_________________
У тойот 90-х нет года выпуска. Есть состояние.
Бортовой журнал. drive2
Установка би-линз в фары

Ведерки в хозяйстве:
Toyota Isis Platana 1ZZ-FE A/T,
Toyota Carina E LEGO 3S-GE Beams RedTop М/T,
Nissan X-Trail T31 MR20DE CVT,
Land Cruiser Prado KZJ95 1KZ-TE A/T

и я не представляю.... ну чтож теперь сделаешь...

_________________
Было 4А ЛБ+СТД --->> стало 7А с прульной карины
Бортовой журнал

подскажите,а где в салоне находится реле бензонасоса? снял пластик у правой ноги пассажира,не вижу его:( под компом уже все просмотрел,не могу найти....

Добавлено спустя 24 минуты 24 секунды:
нашел реле... проверил её по букварю и выяснилось,что нет проводимости между +в и FC. тестер показывает 124 ома,а не пищит. все остальные условия проверки выполняются.
