Юра Самара
|
 Добавлено: Пт апр 19, 2013 11:37 am |
|
 |
| Практикант |
Зарегистрирован: Сб май 26, 2012 3:24 pm
Сообщения: 9
Откуда: Московская область, Серпухов
Репутация: 0 [ ? ]
Машина: Toyota, Carina E, универсал
Год выпуска: 1993
Двигатель: 4AFE 1600CC 16-VALVE DOHC EFI
|
Куплю штатные ПТФ,
Последний раз редактировалось Юра Самара Пт апр 19, 2013 11:46 am, всего редактировалось 1 раз.
|
|
| Вернуться к началу |
|
 |
|
Женя-BOND
|
Добавлено: Пт апр 19, 2013 11:40 am |
|
|
| Герой былин народных |
 |
Зарегистрирован: Пн мар 02, 2009 6:24 pm
Сообщения: 3618
Откуда: Нижний Новгород
Репутация: 156 [ ? ]
Машина: Carina E
Год выпуска: 1992
Двигатель: 4A FE LB
|
Юра Самара, жди модераторов в гости  буквицы цвета рэд - только для модераторов. Добавлено спустя 1 минуту 56 секунд:coyot писал(а): еще бы разобраться как вся эта хрень снимается... ничего сложного. Правда неудобно. По фотоотчету и комментам к нему все понятно.
_________________  Carina Евгеньевна, 4A-FE, 1.6, LB, 101 л.с., седан, МКПП, GLi, '92, япона-мама // Ты должен сделать добро из зла, потому что его больше не из чего сделать//
|
|
| Вернуться к началу |
|
|
|
kvv_orel
|
Добавлено: Пт апр 19, 2013 10:27 pm |
|
|
| Студент |
Зарегистрирован: Пт апр 19, 2013 10:15 pm
Сообщения: 1
Репутация: 0 [ ? ]
Машина: Cerina E
Год выпуска: 1994
Двигатель: 1,8
|
|
Друг, помоги заказать такие же противотуманки. Я оригинал разбил в аварии. Теперь хочу поставить не оригинал и обе...
|
|
| Вернуться к началу |
|
|
|
Женя-BOND
|
Добавлено: Сб апр 20, 2013 8:20 am |
|
|
| Герой былин народных |
|
Зарегистрирован: Пн мар 02, 2009 6:24 pm
Сообщения: 3618
Откуда: Нижний Новгород
Репутация: 156 [ ? ]
Машина: Carina E
Год выпуска: 1992
Двигатель: 4A FE LB
|
kvv_orel, если не сильно горит, то когда восстановлю покоцанные ПТФ, смогу предложить по сходной цене. (так-то они нулячие, но у них в процессе транспортировки ушки креплений поотлетали). все будет здесь: viewtopic.php?f=34&t=8571&p=567933#p567933Если не устраивает этот вариант, там были ссылки, где еще народ брал такие же.
_________________ Carina Евгеньевна, 4A-FE, 1.6, LB, 101 л.с., седан, МКПП, GLi, '92, япона-мама // Ты должен сделать добро из зла, потому что его больше не из чего сделать//
|
|
| Вернуться к началу |
|
|
|
coyot
|
Добавлено: Сб апр 20, 2013 3:51 pm |
|
|
| Инструктор |
 |
Зарегистрирован: Вт май 25, 2010 5:05 pm
Сообщения: 383
Откуда: Белгород
Репутация: 10 [ ? ]
Машина: Carina Е
Год выпуска: 1994
Двигатель: 3S-FE
|

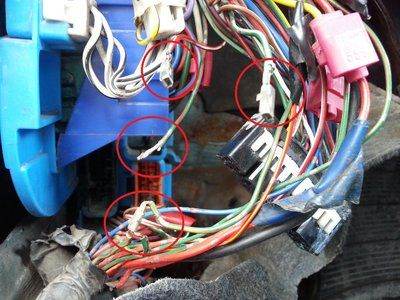

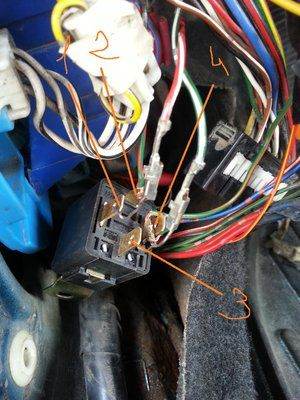

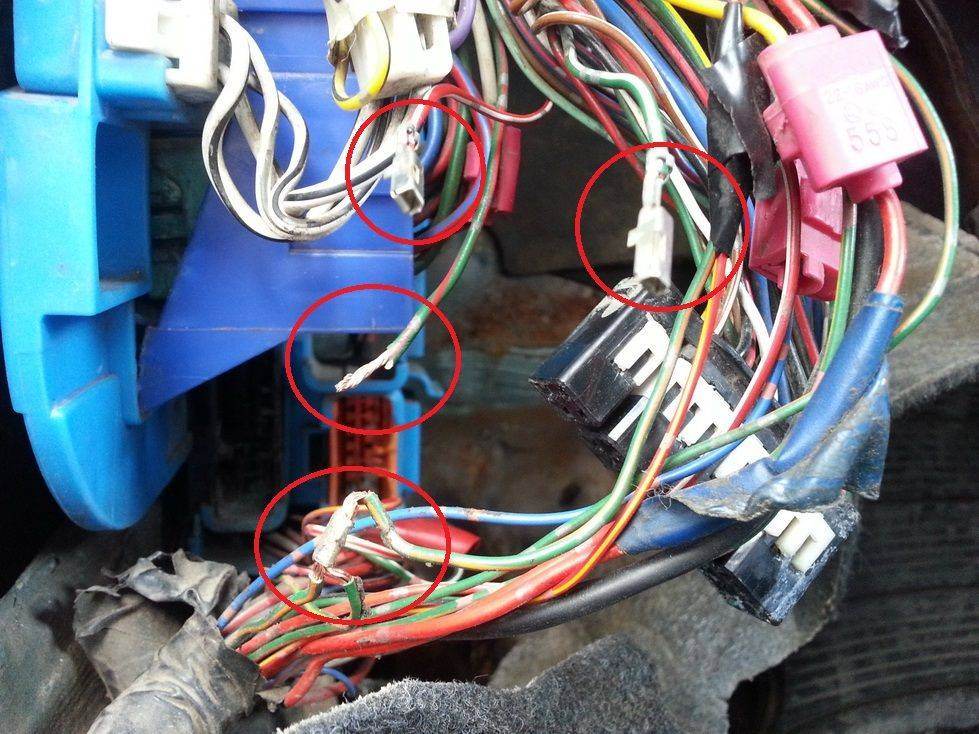

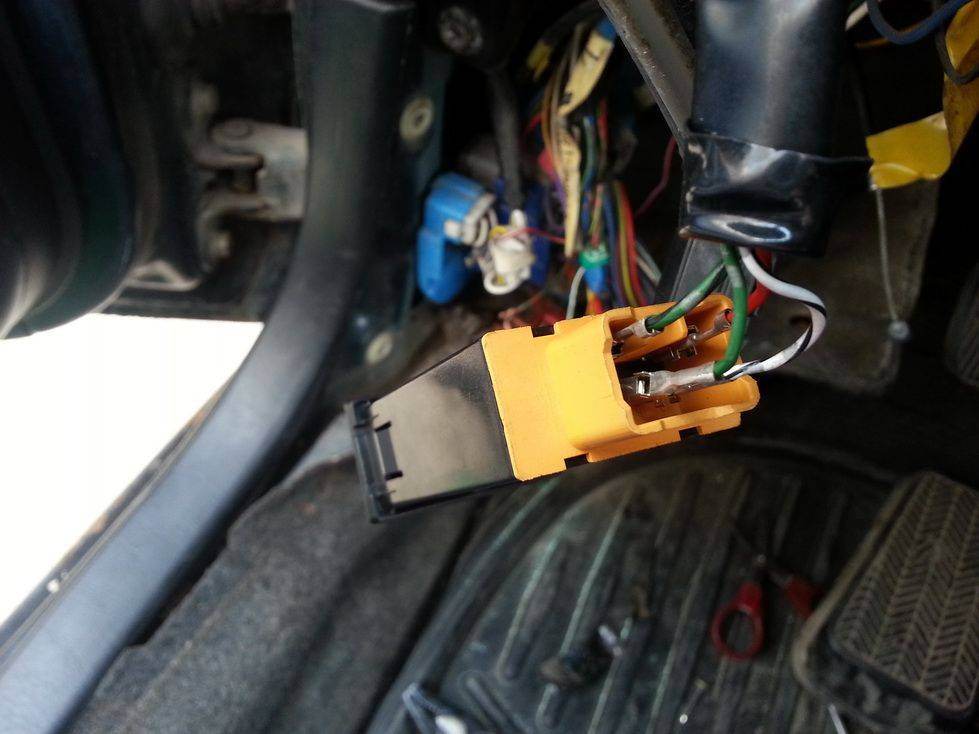

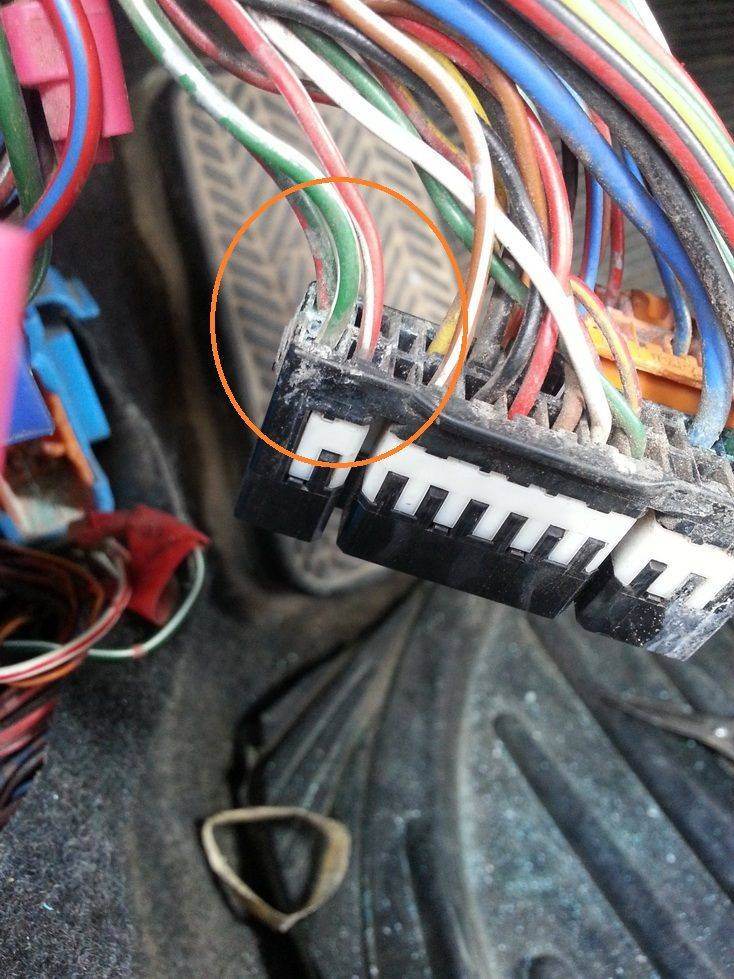

С Вами снова горе-электрик... что имеем на сегодня: 1. Фото откуда я снял 3 проводка (9 - кр/зел, 19 - кр/бел, 20 - бел/зел) 2. Фото как подключил кнопку (пока без фишки) (пин1 - зел/чер, пин2 - кр, пин3/4 - зел, пин5 - бел/чер) 3. Фото имеющихся 4 проводов 9, 19, 20 + из косы оранж/зел) 4. Фото демонстрирует как я подключил реле по инструкции... Код: 1. провода с клеммами идущие от проводов с контактов 9 и 20 разъема
соединяем с клеммами реле 3 и 5 в любом порядке
2. провода с клеммами идущие от проводов с контакта 19 и от зеленого с оранжевой полосой соединяем с клеммами реле 1 и 2 в любом порядке
3. крепим реле  P.S. Реле проверял - рабочее, т.е. щелкает ... Добавлено спустя 59 секунд:и вообще, что это за разъемы я вытащил... вся электрика работает...
| Вложения: |
20130420_135330_новый размер.jpg [ 273.48 КБ | Просмотров: 6418 ]
|
20130420_150538_новый размер.jpg [ 177.78 КБ | Просмотров: 6418 ]
|
20130420_150626_новый размер.jpg [ 301.93 КБ | Просмотров: 6418 ]
|
20130420_152843_новый размер.jpg [ 282.5 КБ | Просмотров: 6418 ]
|
_________________ было Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!) было Toyota Carina E 1994г. 2.0 3s-fe GLI МКПП лифтбек стало Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!)  |
|
| Вернуться к началу |
|
|
|
Frencis
|
Добавлено: Сб апр 20, 2013 4:04 pm |
|
|
| Бригадир |
 |
Зарегистрирован: Пн дек 31, 2012 12:18 pm
Сообщения: 148
Откуда: Таганрог,городишка под Ростовом
Репутация: 3 [ ? ]
Машина: Carina E японский хечбек
Год выпуска: 1994
Двигатель: 4a-ef
|
coyot писал(а): Добавлено спустя 59 секунд:
и вообще, что это за разъемы я вытащил... вся электрика работает... Странно,я когда забыл чёрный разьём воткнуть обратно машина не захотела заводиться,я подуман ну всё приехал,и на глаза попался разьём-воткнул и поехал.
|
|
| Вернуться к началу |
|
|
|
coyot
|
Добавлено: Сб апр 20, 2013 4:05 pm |
|
|
| Инструктор |
|
Зарегистрирован: Вт май 25, 2010 5:05 pm
Сообщения: 383
Откуда: Белгород
Репутация: 10 [ ? ]
Машина: Carina Е
Год выпуска: 1994
Двигатель: 3S-FE
|
Frencis писал(а): Странно,я когда забыл чёрный разьём воткнуть обратно машина не захотела заводиться,я подуман ну всё приехал,и на глаза попался разьём-воткнул и поехал. ну я не заводил, только зажигание включал... стекла, музыка, фары все работало в штатном режиме.. Добавлено спустя 40 секунд:я уже начинаю подумывать чтобы туманки напрямую от аккумулятора записать по такой схеме:  _________________ было Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!) было Toyota Carina E 1994г. 2.0 3s-fe GLI МКПП лифтбек стало Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!)
|
|
| Вернуться к началу |
|
|
|
Mr_Nuke
|
Добавлено: Сб апр 20, 2013 4:25 pm |
|
|
| Внесен в большую энциклопедию |
 |
Зарегистрирован: Вс фев 22, 2009 1:54 am
Сообщения: 2809
Откуда: Москва, ВАО, Щелковская
Репутация: 124 [ ? ]
Машина: Carina E
Год выпуска: 1995
Двигатель: 7A-FE lb
|
|
coyot
Кнопка включения (которая на синем проводе), обычно замыкает на землю. Плюс же (управляющий!) берется от габаритов.
Добавлено спустя 57 секунд:
Если врезаться в штатную проводку, примерно такая схема и получится. Только силовой плюс ты не от аккумулятора тянешь, а берешь из под левой ноги.
|
|
| Вернуться к началу |
|
|
|
coyot
|
Добавлено: Сб апр 20, 2013 4:32 pm |
|
|
| Инструктор |
|
Зарегистрирован: Вт май 25, 2010 5:05 pm
Сообщения: 383
Откуда: Белгород
Репутация: 10 [ ? ]
Машина: Carina Е
Год выпуска: 1994
Двигатель: 3S-FE
|
Mr_Nuke писал(а): coyot
Кнопка включения (которая на синем проводе), обычно замыкает на землю. Плюс же (управляющий!) берется от габаритов.
Добавлено спустя 57 секунд:
Если врезаться в штатную проводку, примерно такая схема и получится. Только силовой плюс ты не от аккумулятора тянешь, а берешь из под левой ноги. я образно схему привел, с какого-то сайта) реально проще было купить проводку новую, чем в штатной копаться... но всеравно хочу в проблеме разобраться... может что не туда присоединяю... _________________ было Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!) было Toyota Carina E 1994г. 2.0 3s-fe GLI МКПП лифтбек стало Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!)
|
|
| Вернуться к началу |
|
|
|
ERDOS
|
Добавлено: Сб апр 20, 2013 10:34 pm |
|
|
| Студент |
Зарегистрирован: Чт апр 18, 2013 9:25 pm
Сообщения: 1
Репутация: 0 [ ? ]
Машина: Carina e
Год выпуска: 1995
Двигатель: 3f-fe
|
|
Здорова ребята сегодня хотел поставить туманки поставил,Сделал включатель,засовываю реле а оно болтается вынул весь разьем с релюхами а там оказывается нет проводов к релюхе?Че делать штатная проводка есть.
|
|
| Вернуться к началу |
|
|
|
coyot
|
Добавлено: Сб апр 20, 2013 10:54 pm |
|
|
| Инструктор |
|
Зарегистрирован: Вт май 25, 2010 5:05 pm
Сообщения: 383
Откуда: Белгород
Репутация: 10 [ ? ]
Машина: Carina Е
Год выпуска: 1994
Двигатель: 3S-FE
|
ERDOS писал(а): Здорова ребята сегодня хотел поставить туманки поставил,Сделал включатель,засовываю реле а оно болтается вынул весь разьем с релюхами а там оказывается нет проводов к релюхе?Че делать штатная проводка есть. почитай посты начиная с прошлой страницы... все ссылки в тексте... _________________ было Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!) было Toyota Carina E 1994г. 2.0 3s-fe GLI МКПП лифтбек стало Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!)
|
|
| Вернуться к началу |
|
|
|
coyot
|
Добавлено: Вс апр 21, 2013 1:41 am |
|
|
| Инструктор |
|
Зарегистрирован: Вт май 25, 2010 5:05 pm
Сообщения: 383
Откуда: Белгород
Репутация: 10 [ ? ]
Машина: Carina Е
Год выпуска: 1994
Двигатель: 3S-FE
|
|
такой вопрос по схеме сверху... если мы соединим без реле красный и зеленый провод мы получим работающие ПТФ?
_________________ было Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!) было Toyota Carina E 1994г. 2.0 3s-fe GLI МКПП лифтбек стало Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!)
|
|
| Вернуться к началу |
|
|
|
Дмб
|
Добавлено: Вс апр 21, 2013 7:59 am |
|
|
| Атлант клуба |
 |
Зарегистрирован: Чт июл 05, 2012 5:19 pm
Сообщения: 3612
Откуда: Ивановская область г.Шуя
Репутация: 35 [ ? ]
Машина: CARINA E liftback
Год выпуска: 1996
Двигатель: 3S-FE
|
Тоже вчера начал,разбираться с туманками.Кнопка родная(разьем уже был),штекера на туманки тоже есть  ,а вот контактов под релюху-нет  (пустышка),походу тоже придется заморачиватся с проводами.п.с:  как-же там блин все неудобно
_________________
Просто Димка на Каринке
Тойота Карина Е Sportswagon 97г.4А-FE LB, МКПП (продана)
Тойота Карина Е Liftback 96 г.3S-FE, МКПП, есть всё.
|
|
| Вернуться к началу |
|
|
|
Пожарник
|
Добавлено: Вс апр 21, 2013 12:02 pm |
|
|
| Внесен в большую энциклопедию |
Зарегистрирован: Чт апр 12, 2012 6:27 pm
Сообщения: 2129
Откуда: Ярославль
Репутация: 78 [ ? ]
Машина: Сarina E Wagon
Год выпуска: 1997
Двигатель: 7A-FE LB
|
|
coyot
Так в итоге сделал?
_________________
Бешеной собаке сто вёрст-не крюк!
|
|
| Вернуться к началу |
|
|
|
coyot
|
Добавлено: Вс апр 21, 2013 12:05 pm |
|
|
| Инструктор |
|
Зарегистрирован: Вт май 25, 2010 5:05 pm
Сообщения: 383
Откуда: Белгород
Репутация: 10 [ ? ]
Машина: Carina Е
Год выпуска: 1994
Двигатель: 3S-FE
|
Пожарник писал(а): coyot
Так в итоге сделал? жду Женю-BOND может что посоветует... если нет, то мысль пойти за 300р купить комплект для подключения ПТФ универсальный и кинуть новые провода... мне кажется я с проводами запутался и что-то не туда подключаю... _________________ было Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!) было Toyota Carina E 1994г. 2.0 3s-fe GLI МКПП лифтбек стало Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!)
|
|
| Вернуться к началу |
|
|
|
Пожарник
|
Добавлено: Вс апр 21, 2013 12:13 pm |
|
|
| Внесен в большую энциклопедию |
Зарегистрирован: Чт апр 12, 2012 6:27 pm
Сообщения: 2129
Откуда: Ярославль
Репутация: 78 [ ? ]
Машина: Сarina E Wagon
Год выпуска: 1997
Двигатель: 7A-FE LB
|
coyotНашёл,я тоже там е..вернее они меня...ТРИ дня!!!Да,и в касках тоже... Но в итоге я их победил
_________________
Бешеной собаке сто вёрст-не крюк!
|
|
| Вернуться к началу |
|
|
|
coyot
|
Добавлено: Вс апр 21, 2013 12:24 pm |
|
|
| Инструктор |
|
Зарегистрирован: Вт май 25, 2010 5:05 pm
Сообщения: 383
Откуда: Белгород
Репутация: 10 [ ? ]
Машина: Carina Е
Год выпуска: 1994
Двигатель: 3S-FE
|
Пожарник писал(а): coyotНашёл,я тоже там е..вернее они меня...ТРИ дня!!!Да,и в касках тоже... Но в итоге я их победил может расскажешь свою теорию подключения? откуда что брал и куда подсоединял? Добавлено спустя 4 минуты 39 секунд:Хм, я вот что подумал... а схемы кнопок передних и задних ПТФ идентичны? И что это за провод слева идет? http://carina-e.ru/download/file.php?id=38204&mode=view_________________ было Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!) было Toyota Carina E 1994г. 2.0 3s-fe GLI МКПП лифтбек стало Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!)
|
|
| Вернуться к началу |
|
|
|
Пожарник
|
Добавлено: Вс апр 21, 2013 12:31 pm |
|
|
| Внесен в большую энциклопедию |
Зарегистрирован: Чт апр 12, 2012 6:27 pm
Сообщения: 2129
Откуда: Ярославль
Репутация: 78 [ ? ]
Машина: Сarina E Wagon
Год выпуска: 1997
Двигатель: 7A-FE LB
|
|
Схемы должны быть разными
Ты нашёл 2 и 8 пины на кнопке?
Добавлено спустя 2 минуты 11 секунд:
У тебя скайп есть?Напиши ник
_________________
Бешеной собаке сто вёрст-не крюк!
|
|
| Вернуться к началу |
|
|
|
Дмб
|
Добавлено: Вс апр 21, 2013 1:10 pm |
|
|
| Атлант клуба |
|
Зарегистрирован: Чт июл 05, 2012 5:19 pm
Сообщения: 3612
Откуда: Ивановская область г.Шуя
Репутация: 35 [ ? ]
Машина: CARINA E liftback
Год выпуска: 1996
Двигатель: 3S-FE
|
Да там ничего сложного нет,с одного прехранителя 1,5 ампер берем контакт на 1 контакт реле,с другого 15 ампер-на 3 контакт,2ой контакт на землю,5 на туманки,сегодня постараюсь собрать
_________________
Просто Димка на Каринке
Тойота Карина Е Sportswagon 97г.4А-FE LB, МКПП (продана)
Тойота Карина Е Liftback 96 г.3S-FE, МКПП, есть всё.
|
|
| Вернуться к началу |
|
|
|
coyot
|
Добавлено: Вс апр 21, 2013 3:05 pm |
|
|
| Инструктор |
|
Зарегистрирован: Вт май 25, 2010 5:05 pm
Сообщения: 383
Откуда: Белгород
Репутация: 10 [ ? ]
Машина: Carina Е
Год выпуска: 1994
Двигатель: 3S-FE
|
|
Доклацался... СОС!!!!
Поворотов нет, аварийки нет, задней птф нет и не заводится.. спасайте!
_________________ было Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!) было Toyota Carina E 1994г. 2.0 3s-fe GLI МКПП лифтбек стало Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!)
|
|
| Вернуться к началу |
|
|
|
Дмб
|
Добавлено: Вс апр 21, 2013 6:05 pm |
|
|
| Атлант клуба |
|
Зарегистрирован: Чт июл 05, 2012 5:19 pm
Сообщения: 3612
Откуда: Ивановская область г.Шуя
Репутация: 35 [ ? ]
Машина: CARINA E liftback
Год выпуска: 1996
Двигатель: 3S-FE
|
|
А что ты там натворил?
_________________
Просто Димка на Каринке
Тойота Карина Е Sportswagon 97г.4А-FE LB, МКПП (продана)
Тойота Карина Е Liftback 96 г.3S-FE, МКПП, есть всё.
Последний раз редактировалось Дмб Вс апр 21, 2013 8:42 pm, всего редактировалось 1 раз.
|
|
| Вернуться к началу |
|
|
|
coyot
|
Добавлено: Вс апр 21, 2013 8:34 pm |
|
|
| Инструктор |
|
Зарегистрирован: Вт май 25, 2010 5:05 pm
Сообщения: 383
Откуда: Белгород
Репутация: 10 [ ? ]
Машина: Carina Е
Год выпуска: 1994
Двигатель: 3S-FE
|
|

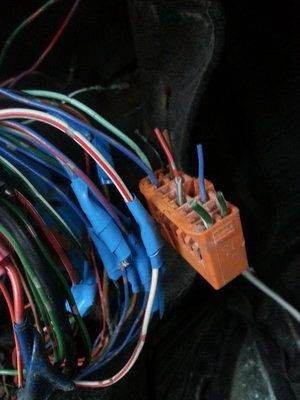

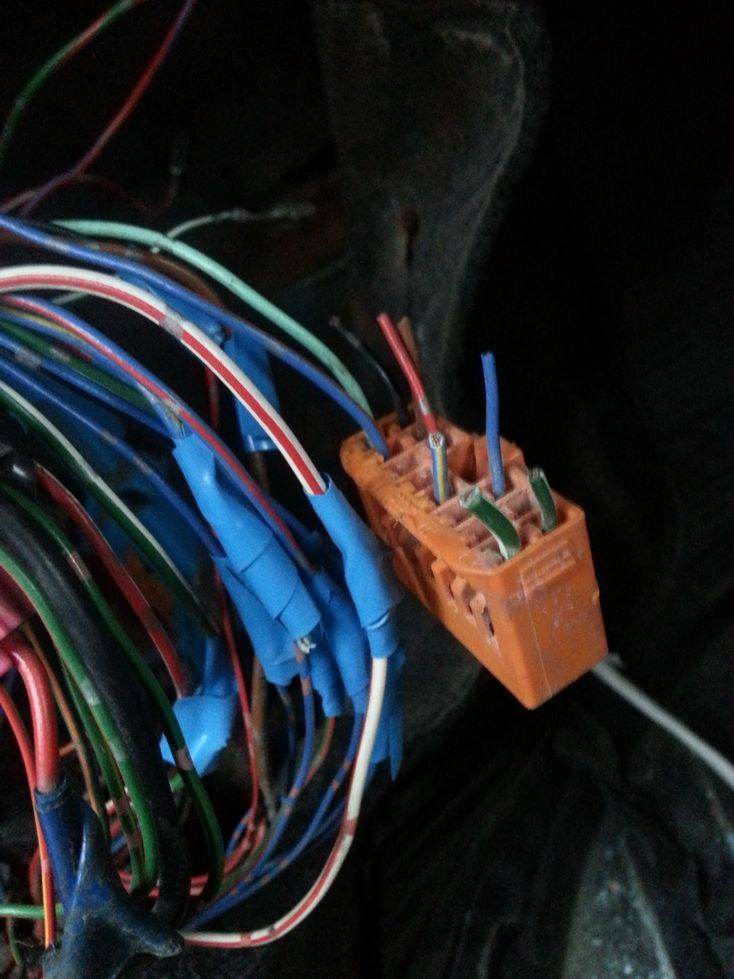

Нашел проблему... теперь у меня оранжевый разъем выглядит так...
и не спрашивайте почему/зачем я это сделал...
Осталась проблема в нерабочем с правой стороны габарите и заднего правого фонаря
| Вложения: |
20130421_194559_новый размер.jpg [ 212.06 КБ | Просмотров: 6256 ]
|
_________________ было Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!) было Toyota Carina E 1994г. 2.0 3s-fe GLI МКПП лифтбек стало Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!) |
|
| Вернуться к началу |
|
|
|
polar bear
|
Добавлено: Вс апр 21, 2013 8:38 pm |
|
|
| Наставник |
 |
Зарегистрирован: Вт янв 31, 2012 9:58 pm
Сообщения: 93
Откуда: Ростов-на-Дону
Репутация: 2 [ ? ]
Машина: Тойота Карина Е
Год выпуска: 1994
Двигатель: 4A-FE LB
|
|
coyot
Посмотри предохранитель под рулём, если не ошибаюсь красный, на 10А.
_________________ Toyota Carina E 1.6 GLI, 4A-FE LB, МКПП, сине-зелёный хэтчбек (742), Англия, 11.1994
|
|
| Вернуться к началу |
|
|
|
coyot
|
Добавлено: Вс апр 21, 2013 8:50 pm |
|
|
| Инструктор |
|
Зарегистрирован: Вт май 25, 2010 5:05 pm
Сообщения: 383
Откуда: Белгород
Репутация: 10 [ ? ]
Машина: Carina Е
Год выпуска: 1994
Двигатель: 3S-FE
|
polar bear писал(а): coyot
Посмотри предохранитель под рулём, если не ошибаюсь красный, на 10А. так левая сторона же работает... мож я проводок какой не доткнул... Сейчас у меня получается торчат провода: 4 штуки от колодки стандартной кнопки (2,3,7,8)... и 3 провода из черной колодки (9, 19 и 20) ДМБ, сфоткай плиз вариант своей установки реле, что откуда брал? P.S. Может у меня реально проблема в кнопке, то что она от задних ПТФ Чери Тигго? _________________ было Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!) было Toyota Carina E 1994г. 2.0 3s-fe GLI МКПП лифтбек стало Toyota Carina E 1995г. 2.0 3s-fe GLI МКПП универсал (красный!)
|
|
| Вернуться к началу |
|
|
|
Женя-BOND
|
Добавлено: Пн апр 22, 2013 8:37 am |
|
|
| Герой былин народных |
|
Зарегистрирован: Пн мар 02, 2009 6:24 pm
Сообщения: 3618
Откуда: Нижний Новгород
Репутация: 156 [ ? ]
Машина: Carina E
Год выпуска: 1992
Двигатель: 4A FE LB
|
|
coyot, какая разница, с передних или задних?
вопросов задавать не буду, хотя шоковая дрожь пробежала.
Повторю вопрос Пожарника: у тебя есть скайп?
_________________ Carina Евгеньевна, 4A-FE, 1.6, LB, 101 л.с., седан, МКПП, GLi, '92, япона-мама // Ты должен сделать добро из зла, потому что его больше не из чего сделать//
|
|
| Вернуться к началу |
|
|
