Dimon_2C
|
Добавлено: Вт окт 18, 2016 11:32 pm |
|
|
Внесен в большую энциклопедию |
Зарегистрирован: Вт май 05, 2009 10:33 am Сообщения: 2915 Откуда: город_32 Репутация: 58 [ ? ]
Машина: Car-E->M6-GH wagon
Год выпуска: 2008
|
не совсем ясно к каким проводам параллелить, цветовое бы обозначение. Завтра прочитаю еще разок на свежую голову)
_________________ С уважением к форуму
|
|
Вернуться к началу |
|
|
Dimon_2C
|
Добавлено: Вт ноя 22, 2016 3:16 pm |
|
|
Внесен в большую энциклопедию |
Зарегистрирован: Вт май 05, 2009 10:33 am Сообщения: 2915 Откуда: город_32 Репутация: 58 [ ? ]
Машина: Car-E->M6-GH wagon
Год выпуска: 2008
|

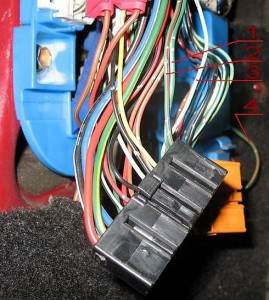

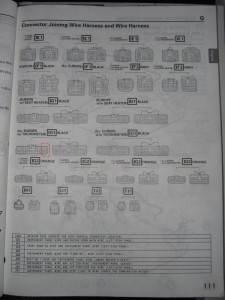

Народ, кто уже разобрался... на этом фото_1 (со страницы 6) лично мне не видно цифр контакта 9,19,20?! На фото_2 (со страницы 7) не видно цвета провода №3?! Кто нибудь расшифрует более подробно??? Кто уже подключал по этой схеме, просто набросайте схемку от руки и сфокайте на телефон, пожалуйста
Вложения: |
фото_1.jpg [ 71.09 КБ | Просмотров: 11931 ]
|
фото_2.jpg [ 72.79 КБ | Просмотров: 11931 ]
|
_________________ С уважением к форуму
|
|
Вернуться к началу |
|
|
ZOORG
|
Добавлено: Вт ноя 22, 2016 4:49 pm |
|
|
Инструктор |
|
Зарегистрирован: Чт мар 06, 2014 8:30 pm Сообщения: 422 Откуда: Пермский край г. Лысьва Репутация: 3 [ ? ]
Машина: Toyota Carina E
Год выпуска: 1997
Двигатель: 3S-FE
|
Dimon_2Cскажу только одно, цвета проводов могут отличаться, так как я у себя делал и не мог найти такие же цвета как тут на фотках, просто тупо подключался как написано к 9, 19 и 20, и к оранжевому с зеленой полосой вот как то так
_________________ CARINA E (UKP)/ST191/SEDAN/3SFE 2000CC 16-VALVE DOHC EFI/03.1997/MКПП-S54/GL TYPE/
|
|
Вернуться к началу |
|
|
Dimon_2C
|
Добавлено: Вт ноя 22, 2016 10:55 pm |
|
|
Внесен в большую энциклопедию |
Зарегистрирован: Вт май 05, 2009 10:33 am Сообщения: 2915 Откуда: город_32 Репутация: 58 [ ? ]
Машина: Car-E->M6-GH wagon
Год выпуска: 2008
|
ZOORG писал(а): просто тупо подключался как написано к 9, 19 и 20, и к оранжевому с зеленой полосой Блин, о том и речь. В книге у меня такого нет, как ты рассмотрел на этом фото цифры, их же не видно
_________________ С уважением к форуму
|
|
Вернуться к началу |
|
|
ETYRIN
|
Добавлено: Вт ноя 22, 2016 11:17 pm |
|
|
Внесен в большую энциклопедию |
|
Зарегистрирован: Пн мар 29, 2010 7:03 am Сообщения: 2319 Откуда: Краснодар Репутация: 50 [ ? ]
Машина: Camry 50
Год выпуска: 2011
Двигатель: 2,5
|
Подключался по советам в этой теме (с дополнениями Санчиса) и букварю. Проблем не было. Сейчас уже не помню подробностей...
_________________ Были у меня: Carina E седан 1992 (4A-FE LB, МКПП); Caldina 1998 белая (3СЕ, АКПП); Lacetti 2008 седан черный (F18D3, АКПП); Carina E седан 1993 (3S-FE, МКПП); KIA Rio седан 2012 (1,6 МКПП). И снова на Тойоте. Мои машины на DRIVE2.RU
|
|
Вернуться к началу |
|
|
ZOORG
|
Добавлено: Ср ноя 23, 2016 1:15 am |
|
|
Инструктор |
|
Зарегистрирован: Чт мар 06, 2014 8:30 pm Сообщения: 422 Откуда: Пермский край г. Лысьва Репутация: 3 [ ? ]
Машина: Toyota Carina E
Год выпуска: 1997
Двигатель: 3S-FE
|
Dimon_2C да на самой фишке посчитай
_________________ CARINA E (UKP)/ST191/SEDAN/3SFE 2000CC 16-VALVE DOHC EFI/03.1997/MКПП-S54/GL TYPE/
|
|
Вернуться к началу |
|
|
ALEX-72
|
Добавлено: Ср ноя 23, 2016 7:14 am |
|
|
Герой былин народных |
|
Зарегистрирован: Пн сен 30, 2013 7:47 am Сообщения: 3927 Откуда: Тюмень Репутация: 123 [ ? ]
Машина: Carina E Sedan
Год выпуска: 1993
Двигатель: 7A-FE STD теперь АКПП :-)
|
Dimon_2C писал(а): как ты рассмотрел на этом фото цифры, их же не видно Видимо просто посчитал по фото , нумерация во всех разъемах типа "МАМА" идет с верху в низ с лева на право, когда разъем повернут пинами к себе (провода сзади) и защелкой вверх, разъемы типа "ПАПА" аналогично, только с права на лево Вложение:
Нумерация пинов в разъемах.jpg [ 71.36 КБ | Просмотров: 11854 ]
_________________ Алексей.
|
|
Вернуться к началу |
|
|
ZOORG
|
Добавлено: Вт ноя 29, 2016 8:05 am |
|
|
Инструктор |
|
Зарегистрирован: Чт мар 06, 2014 8:30 pm Сообщения: 422 Откуда: Пермский край г. Лысьва Репутация: 3 [ ? ]
Машина: Toyota Carina E
Год выпуска: 1997
Двигатель: 3S-FE
|
с подключением понятно, я вот хотел узнать, а можно ли как то разобрать фишку эту, чтобы достать эти провода, а то не очень нравятся мне эти скрутки
_________________ CARINA E (UKP)/ST191/SEDAN/3SFE 2000CC 16-VALVE DOHC EFI/03.1997/MКПП-S54/GL TYPE/
|
|
Вернуться к началу |
|
|
ZOORG
|
Добавлено: Пт дек 23, 2016 7:04 pm |
|
|
Инструктор |
|
Зарегистрирован: Чт мар 06, 2014 8:30 pm Сообщения: 422 Откуда: Пермский край г. Лысьва Репутация: 3 [ ? ]
Машина: Toyota Carina E
Год выпуска: 1997
Двигатель: 3S-FE
|
Возник у меня тут вопрос или так сказать проблема, При таком подключении туманок (указанный выше - с помощью врезания реле к родным проводам), постоянно греется минусовой провод, сматывал по разному все равно через время - неделя, месяц, пару месяцев, последний раз хватило на пол года, обгорает. Нет ли у вас ребят таких проблем? Чую надо этот провод отдельно на кузов кинуть, поможет ли? А то боюсь погорю когда нибудь.
_________________ CARINA E (UKP)/ST191/SEDAN/3SFE 2000CC 16-VALVE DOHC EFI/03.1997/MКПП-S54/GL TYPE/
|
|
Вернуться к началу |
|
|
ZOORG
|
Добавлено: Пт дек 23, 2016 8:37 pm |
|
|
Инструктор |
|
Зарегистрирован: Чт мар 06, 2014 8:30 pm Сообщения: 422 Откуда: Пермский край г. Лысьва Репутация: 3 [ ? ]
Машина: Toyota Carina E
Год выпуска: 1997
Двигатель: 3S-FE
|
Горит один из проводов идущих от pin9, 19 или 20, завтра буду дальше копать, стемнело на улице. Попробую поюзать клемники, может поможет.
_________________ CARINA E (UKP)/ST191/SEDAN/3SFE 2000CC 16-VALVE DOHC EFI/03.1997/MКПП-S54/GL TYPE/
|
|
Вернуться к началу |
|
|
Сергей С@ныч
|
Добавлено: Сб фев 04, 2017 8:26 am |
|
|
Человек-легенда |
|
Зарегистрирован: Пт окт 22, 2010 11:08 am Сообщения: 8543 Откуда: Лукоянов-Арзамас-Москва Репутация: 135 [ ? ]
Машина: Тойота Авенсис ST220L-AEMEKW
Год выпуска: 2001
Двигатель: 3S-FE
|
На свой страх и риск.
_________________ Тойота Авенсис Т-22,3S-FE,S54,DIS-2,седан,выпуск 07.2001,цвет 209,отделка LA 14-02,комплектация Sol. Была Карина Е,4а-фе,стд,1996 год.
|
|
Вернуться к началу |
|
|
ALEX-72
|
Добавлено: Сб фев 04, 2017 7:32 pm |
|
|
Герой былин народных |
|
Зарегистрирован: Пн сен 30, 2013 7:47 am Сообщения: 3927 Откуда: Тюмень Репутация: 123 [ ? ]
Машина: Carina E Sedan
Год выпуска: 1993
Двигатель: 7A-FE STD теперь АКПП :-)
|
ZOORGА что штатную не можешь найти?, у Саши "Faranos" много всяких кнопок было, и на дроме находил кучу всяких разных, с этой я не стал бы рисковать
_________________ Алексей.
|
|
Вернуться к началу |
|
|
Kentavr
|
Добавлено: Чт апр 20, 2017 5:57 pm |
|
|
Kentavr форума |
|
Зарегистрирован: Вт май 06, 2008 9:33 pm Сообщения: 6158 Откуда: Москва, ЗАО, Раменки - Мытищи, МО Репутация: 244 [ ? ]
Машина: Carina-E ST191L LIFTBACK
Год выпуска: 1997
Двигатель: 3SFE 2000CC 16-VALVE DOHC EFI
|
а как сильно нагревается противотуманка??? перебрал фары - поменял стекла. решил дома проверить как светят. подключил к зарядному устройству. через пару минут работы заметил что появился дымок. верхняя часть сильно нагрелась. лампа стандарт 55W. при чем дымят обе. контакт хороший. корпуса родные. странно...
Вложения: |
20170420_170136[1].jpg [ 132.99 КБ | Просмотров: 11184 ]
|
_________________ Олег Я на drive2.ru ГБО BRC 4-го поколения Вы не любите Тойоту? - Вы просто не умеете ею управлять!
|
|
Вернуться к началу |
|
|
ALEX-72
|
Добавлено: Чт апр 20, 2017 6:44 pm |
|
|
Герой былин народных |
|
Зарегистрирован: Пн сен 30, 2013 7:47 am Сообщения: 3927 Откуда: Тюмень Репутация: 123 [ ? ]
Машина: Carina E Sedan
Год выпуска: 1993
Двигатель: 7A-FE STD теперь АКПП :-)
|
Kentavr писал(а): как сильно нагревается противотуманка??? Если честно не замерял, но стекло при попадании на него воды трескается
_________________ Алексей.
|
|
Вернуться к началу |
|
|
ETYRIN
|
Добавлено: Чт апр 20, 2017 6:44 pm |
|
|
Внесен в большую энциклопедию |
|
Зарегистрирован: Пн мар 29, 2010 7:03 am Сообщения: 2319 Откуда: Краснодар Репутация: 50 [ ? ]
Машина: Camry 50
Год выпуска: 2011
Двигатель: 2,5
|
Олег, зарядное твое какое напряжение на фары дало? Может в этом фишка? Вольт 15 если - лампы горят ярче, греются сильнее...
_________________ Были у меня: Carina E седан 1992 (4A-FE LB, МКПП); Caldina 1998 белая (3СЕ, АКПП); Lacetti 2008 седан черный (F18D3, АКПП); Carina E седан 1993 (3S-FE, МКПП); KIA Rio седан 2012 (1,6 МКПП). И снова на Тойоте. Мои машины на DRIVE2.RU
|
|
Вернуться к началу |
|
|
Kentavr
|
Добавлено: Чт апр 20, 2017 7:43 pm |
|
|
Kentavr форума |
|
Зарегистрирован: Вт май 06, 2008 9:33 pm Сообщения: 6158 Откуда: Москва, ЗАО, Раменки - Мытищи, МО Репутация: 244 [ ? ]
Машина: Carina-E ST191L LIFTBACK
Год выпуска: 1997
Двигатель: 3SFE 2000CC 16-VALVE DOHC EFI
|
ETYRIN писал(а): Вольт 15 если а разве зарядка не строго 12в дает?
_________________ Олег Я на drive2.ru ГБО BRC 4-го поколения Вы не любите Тойоту? - Вы просто не умеете ею управлять!
|
|
Вернуться к началу |
|
|
alek-r2008
|
Добавлено: Чт апр 20, 2017 8:09 pm |
|
|
На доске почета |
|
Зарегистрирован: Пт янв 15, 2010 7:12 pm Сообщения: 1187 Откуда: Ростовская область г. Таганрог Репутация: 47 [ ? ]
Машина: TOYOTко
Год выпуска: 1996
Двигатель: 1.8т
|
Ты аккумулятор хрен зарядишь,если зарядка будет давать "строго 12 вольт"! Генератор тоже не 12в выдаёт...
_________________ Carina E 1996 г.в.,седан,англичанка, 1.8Т,SB153ABK10E056083 Crazy Frog
|
|
Вернуться к началу |
|
|
Kentavr
|
Добавлено: Чт апр 20, 2017 8:38 pm |
|
|
Kentavr форума |
|
Зарегистрирован: Вт май 06, 2008 9:33 pm Сообщения: 6158 Откуда: Москва, ЗАО, Раменки - Мытищи, МО Репутация: 244 [ ? ]
Машина: Carina-E ST191L LIFTBACK
Год выпуска: 1997
Двигатель: 3SFE 2000CC 16-VALVE DOHC EFI
|
ладно буду испытывать на авто...
_________________ Олег Я на drive2.ru ГБО BRC 4-го поколения Вы не любите Тойоту? - Вы просто не умеете ею управлять!
|
|
Вернуться к началу |
|
|
Сергей С@ныч
|
Добавлено: Чт апр 20, 2017 9:08 pm |
|
|
Человек-легенда |
|
Зарегистрирован: Пт окт 22, 2010 11:08 am Сообщения: 8543 Откуда: Лукоянов-Арзамас-Москва Репутация: 135 [ ? ]
Машина: Тойота Авенсис ST220L-AEMEKW
Год выпуска: 2001
Двигатель: 3S-FE
|
14 вроде зарядка выдаёт и генератор тоже.
_________________ Тойота Авенсис Т-22,3S-FE,S54,DIS-2,седан,выпуск 07.2001,цвет 209,отделка LA 14-02,комплектация Sol. Была Карина Е,4а-фе,стд,1996 год.
|
|
Вернуться к началу |
|
|
ETYRIN
|
Добавлено: Пт апр 21, 2017 2:55 am |
|
|
Внесен в большую энциклопедию |
|
Зарегистрирован: Пн мар 29, 2010 7:03 am Сообщения: 2319 Откуда: Краснодар Репутация: 50 [ ? ]
Машина: Camry 50
Год выпуска: 2011
Двигатель: 2,5
|
Зарядки разные бывают...
Олег, какой цоколь ламп в туманках? Раз ты руками их трогал недавно... А то сейчас обнаружил, что одна не горит.
_________________ Были у меня: Carina E седан 1992 (4A-FE LB, МКПП); Caldina 1998 белая (3СЕ, АКПП); Lacetti 2008 седан черный (F18D3, АКПП); Carina E седан 1993 (3S-FE, МКПП); KIA Rio седан 2012 (1,6 МКПП). И снова на Тойоте. Мои машины на DRIVE2.RU
|
|
Вернуться к началу |
|
|
ALEX-72
|
Добавлено: Пт апр 21, 2017 8:44 am |
|
|
Герой былин народных |
|
Зарегистрирован: Пн сен 30, 2013 7:47 am Сообщения: 3927 Откуда: Тюмень Репутация: 123 [ ? ]
Машина: Carina E Sedan
Год выпуска: 1993
Двигатель: 7A-FE STD теперь АКПП :-)
|
ETYRIN писал(а): какой цоколь ламп в туманках? В штатных H-3
_________________ Алексей.
|
|
Вернуться к началу |
|
|
Kentavr
|
Добавлено: Пт апр 21, 2017 9:33 am |
|
|
Kentavr форума |
|
Зарегистрирован: Вт май 06, 2008 9:33 pm Сообщения: 6158 Откуда: Москва, ЗАО, Раменки - Мытищи, МО Репутация: 244 [ ? ]
Машина: Carina-E ST191L LIFTBACK
Год выпуска: 1997
Двигатель: 3SFE 2000CC 16-VALVE DOHC EFI
|
лампы стандартные...
_________________ Олег Я на drive2.ru ГБО BRC 4-го поколения Вы не любите Тойоту? - Вы просто не умеете ею управлять!
|
|
Вернуться к началу |
|
|
ETYRIN
|
Добавлено: Пт апр 21, 2017 10:31 am |
|
|
Внесен в большую энциклопедию |
|
Зарегистрирован: Пн мар 29, 2010 7:03 am Сообщения: 2319 Откуда: Краснодар Репутация: 50 [ ? ]
Машина: Camry 50
Год выпуска: 2011
Двигатель: 2,5
|
Спс
_________________ Были у меня: Carina E седан 1992 (4A-FE LB, МКПП); Caldina 1998 белая (3СЕ, АКПП); Lacetti 2008 седан черный (F18D3, АКПП); Carina E седан 1993 (3S-FE, МКПП); KIA Rio седан 2012 (1,6 МКПП). И снова на Тойоте. Мои машины на DRIVE2.RU
|
|
Вернуться к началу |
|
|
