 Заголовок сообщения: Где искать массу
СообщениеДобавлено: Ср авг 03, 2011 12:35 pm
Не в сети
Состоявшийся
Аватара пользователя

Зарегистрирован: Пт янв 28, 2011 1:28 pm
Сообщения: 68
Откуда: Санкт-Ленинград
Репутация: 2 [ ? ]
Подскажите, люди добрые, где находится этот контакт, который называют массой (я так понимаю, соединяющий кузов и двигатель) на Toyota Carina E TD 2.0.
Наверное, на всех Каринах он должен быть в одном и том же месте.
Хотя, конечно, кто его знает, может и отличается на разных модификациях.
Мне нужно проверить, хороший ли там контакт, и в случай чего зачистить.
Может кто ещё поделится опытом как лучше проверять массу.
Никогда раньше не касался этого вопроса, поэтому подробности НЕ будут лишними.

_________________
Carina E ST190 '97 TD 2.0 2-CT МКПП
Продаю свечи накаливания, фильтр масляный, зимняя резина на дисках 4шт., стартер


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср авг 03, 2011 12:37 pm
Не в сети
Его именем пора назвать улицу
Аватара пользователя

Зарегистрирован: Пт июл 04, 2008 11:02 am
Сообщения: 1788
Откуда: Екатеринбург
Репутация: 62 [ ? ]
первая прикручена на телевизор рядом с аккумулятором,другая к правой по ходу движения чашке,еще одна идет на коробку!!!

_________________
Тойота Карина Е 1994 г.в.,лифтбек,есть абсолютно все кроме кондиционера и люка!!!
3S-GTE МКПП,4WD!!!


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср авг 03, 2011 12:40 pm
Не в сети
Самостоятельный
Аватара пользователя

Зарегистрирован: Ср сен 15, 2010 12:37 pm
Сообщения: 28
Откуда: Гатчина, Санкт-Петербург
Репутация: 1 [ ? ]
во-первых это минусовая клемма аккума, во-вторых смотри все провода прикрученные к кузову под капотом и к блоку, не перепутаешь - все что на кузов идет - то и масса. Вооружись наждачкой и вперед :D

_________________
Toyota Сarina E 94, 2.0, 3S-FE, AКПП, седан, японка


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср авг 03, 2011 2:16 pm
Не в сети
Состоявшийся
Аватара пользователя

Зарегистрирован: Пт янв 28, 2011 1:28 pm
Сообщения: 68
Откуда: Санкт-Ленинград
Репутация: 2 [ ? ]
Покажите, пожалуйста, пальцем.


_________________
Carina E ST190 '97 TD 2.0 2-CT МКПП
Продаю свечи накаливания, фильтр масляный, зимняя резина на дисках 4шт., стартер


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср авг 03, 2011 2:41 pm
Не в сети
Человек-легенда
Аватара пользователя

Зарегистрирован: Пт окт 22, 2010 11:08 am
Сообщения: 8543
Откуда: Лукоянов-Арзамас-Москва
Репутация: 135 [ ? ]
Машина: Тойота Авенсис ST220L-AEMEKW
Год выпуска: 2001
Двигатель: 3S-FE
George Ru писал(а):
Покажите

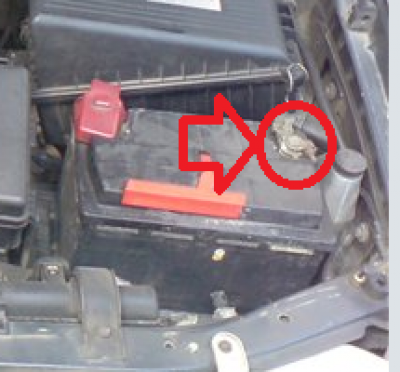

В кружочке минусовая клемма,от неё идёт провод на массу,т.е. на кузов. :(


Вложения:
Снимок.PNG [ 78.59 КБ | Просмотров: 19565 ]

_________________
Тойота Авенсис Т-22,3S-FE,S54,DIS-2,седан,выпуск 07.2001,цвет 209,отделка LA 14-02,комплектация Sol. Была Карина Е,4а-фе,стд,1996 год.
Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср авг 03, 2011 2:47 pm
Не в сети
Состоявшийся
Аватара пользователя

Зарегистрирован: Пт янв 28, 2011 1:28 pm
Сообщения: 68
Откуда: Санкт-Ленинград
Репутация: 2 [ ? ]
Вот это оно?


_________________
Carina E ST190 '97 TD 2.0 2-CT МКПП
Продаю свечи накаливания, фильтр масляный, зимняя резина на дисках 4шт., стартер


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср авг 03, 2011 2:49 pm
Не в сети
Человек-легенда
Аватара пользователя

Зарегистрирован: Пт окт 22, 2010 11:08 am
Сообщения: 8543
Откуда: Лукоянов-Арзамас-Москва
Репутация: 135 [ ? ]
Машина: Тойота Авенсис ST220L-AEMEKW
Год выпуска: 2001
Двигатель: 3S-FE
George Ru писал(а):
это оно?

Не открывается. :(

_________________
Тойота Авенсис Т-22,3S-FE,S54,DIS-2,седан,выпуск 07.2001,цвет 209,отделка LA 14-02,комплектация Sol. Была Карина Е,4а-фе,стд,1996 год.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср авг 03, 2011 3:03 pm
Не в сети
Контролер
Аватара пользователя

Зарегистрирован: Чт апр 14, 2011 11:17 am
Сообщения: 575
Откуда: Москва-Мытищи
Репутация: 8 [ ? ]
George Ru
Не похоже. Это жгут проводов.
Должно быть прикручено болтом к кузову

_________________
Камри SXV20 2.2, Камри ACV30 2.4


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср авг 03, 2011 3:12 pm
Не в сети
Человек-легенда
Аватара пользователя

Зарегистрирован: Пт окт 22, 2010 11:08 am
Сообщения: 8543
Откуда: Лукоянов-Арзамас-Москва
Репутация: 135 [ ? ]
Машина: Тойота Авенсис ST220L-AEMEKW
Год выпуска: 2001
Двигатель: 3S-FE
George Ru писал(а):
Вот это оно?

Этот жгут идёт на мозги. :)

_________________
Тойота Авенсис Т-22,3S-FE,S54,DIS-2,седан,выпуск 07.2001,цвет 209,отделка LA 14-02,комплектация Sol. Была Карина Е,4а-фе,стд,1996 год.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср авг 03, 2011 3:27 pm
Не в сети
Состоявшийся
Аватара пользователя

Зарегистрирован: Пт янв 28, 2011 1:28 pm
Сообщения: 68
Откуда: Санкт-Ленинград
Репутация: 2 [ ? ]
Где же писал Никита у правой по ходу движения чашки?

_________________
Carina E ST190 '97 TD 2.0 2-CT МКПП
Продаю свечи накаливания, фильтр масляный, зимняя резина на дисках 4шт., стартер


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср авг 03, 2011 3:28 pm
Не в сети
Контролер
Аватара пользователя

Зарегистрирован: Чт апр 14, 2011 11:17 am
Сообщения: 575
Откуда: Москва-Мытищи
Репутация: 8 [ ? ]
George Ru
Не похоже. Это жгут проводов.
Должно быть прикручено болтом к кузову

_________________
Камри SXV20 2.2, Камри ACV30 2.4


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср авг 03, 2011 3:30 pm
Не в сети
Состоявшийся
Аватара пользователя

Зарегистрирован: Пт янв 28, 2011 1:28 pm
Сообщения: 68
Откуда: Санкт-Ленинград
Репутация: 2 [ ? ]
А вот поближе часть с аккумулятором:


_________________
Carina E ST190 '97 TD 2.0 2-CT МКПП
Продаю свечи накаливания, фильтр масляный, зимняя резина на дисках 4шт., стартер


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср авг 03, 2011 3:33 pm
Не в сети
Контролер
Аватара пользователя

Зарегистрирован: Чт апр 14, 2011 11:17 am
Сообщения: 575
Откуда: Москва-Мытищи
Репутация: 8 [ ? ]
Ну вот рядом с резинкой на крыле, на рамке радиатора. Кончик у неё в дырочку заходит.

_________________
Камри SXV20 2.2, Камри ACV30 2.4


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср авг 03, 2011 3:47 pm
Не в сети
Состоявшийся
Аватара пользователя

Зарегистрирован: Пт янв 28, 2011 1:28 pm
Сообщения: 68
Откуда: Санкт-Ленинград
Репутация: 2 [ ? ]
Видимо вот это первый контакт:


Добавлено спустя 2 минуты 6 секунд:

А где может находится провод который соединяет минус с Двигателем?

Добавлено спустя 6 минут 33 секунды:

Наверное, тот, который идет на коробку, как писал Никита.

_________________
Carina E ST190 '97 TD 2.0 2-CT МКПП
Продаю свечи накаливания, фильтр масляный, зимняя резина на дисках 4шт., стартер


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср авг 03, 2011 3:51 pm
Не в сети
Человек-легенда
Аватара пользователя

Зарегистрирован: Вт июл 20, 2010 1:32 am
Сообщения: 5767
Откуда: г.Вятка (в миру Киров)
Репутация: 95 [ ? ]
Машина: Corona AT170 (зубатка) 1,5 АКП
Год выпуска: 1990
Двигатель: 5А-FE
С клеммы толстенный провод на КПП - и есть масса мотора. Вот с правой чашки на ГБЦ на дизеле может массы не бывает? Тут ведь электроники минимум, и наводки не страшны.

_________________
Саня.
Осень. Доживем-ли, долетим-ли до ответа, что-же будет с РОДИНОЙ и с нами (с Юрий Шевчук ДДТ)


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср авг 03, 2011 3:56 pm
Не в сети
Состоявшийся
Аватара пользователя

Зарегистрирован: Пт янв 28, 2011 1:28 pm
Сообщения: 68
Откуда: Санкт-Ленинград
Репутация: 2 [ ? ]
Видимо, три провода идут как-то так:
1) Рядом с аккумулятором;
2) Вниз у правого амортизатора;
3) Тоже вниз, к коробке недалеко от левого амортизатора.


Добавлено спустя 4 минуты 8 секунд:

Поближе сфотать не смог, батарейка села.

_________________
Carina E ST190 '97 TD 2.0 2-CT МКПП
Продаю свечи накаливания, фильтр масляный, зимняя резина на дисках 4шт., стартер


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт авг 04, 2011 11:33 am
Не в сети
Состоявшийся
Аватара пользователя

Зарегистрирован: Пт янв 28, 2011 1:28 pm
Сообщения: 68
Откуда: Санкт-Ленинград
Репутация: 2 [ ? ]
Под номером 2, как оказалось, нету массы. Там провода к генератору идут.
Под номером 3 провод тоже не уходит вниз, а прикручен совсем рядом, между блоком реле и воздушным фильтром.
Только номер 1 правильно указал, ну он на самом виду.

В итоге получается, что только две точки крепления массы не считая самого минуса на аккумуляторе.


Вот поближе вторая точка:


И первая, до кучи, сюда же:


Но это на дизеле! На бензинке может быть по другому.

_________________
Carina E ST190 '97 TD 2.0 2-CT МКПП
Продаю свечи накаливания, фильтр масляный, зимняя резина на дисках 4шт., стартер


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт авг 04, 2011 10:21 pm
Не в сети
Человек-легенда
Аватара пользователя

Зарегистрирован: Вт июл 20, 2010 1:32 am
Сообщения: 5767
Откуда: г.Вятка (в миру Киров)
Репутация: 95 [ ? ]
Машина: Corona AT170 (зубатка) 1,5 АКП
Год выпуска: 1990
Двигатель: 5А-FE
Если стартер пашет - массы все живые. После запуска можно цешкой померять перепады напряжений между кузовом, башкой мотора (именно башкой а не клапанной крышкой), и собственно минусовой клеммой АКБ. Если перепады не более 0,1 Вольта - не мешай машине работать.

_________________
Саня.
Осень. Доживем-ли, долетим-ли до ответа, что-же будет с РОДИНОЙ и с нами (с Юрий Шевчук ДДТ)


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Пт авг 05, 2011 11:12 am
Не в сети
Состоявшийся
Аватара пользователя

Зарегистрирован: Пт янв 28, 2011 1:28 pm
Сообщения: 68
Откуда: Санкт-Ленинград
Репутация: 2 [ ? ]
А если стартер пашет, но долго заводит?
У меня такое подозрение, что заводится только когда наберётся нужная компрессия.
Мерил компрессию когда, стрелка доходила до своего числа по каждому цилиндру, но не мгновенно, а порционно набиралась с каждым рывком стартера.
Как правильно должно быть?
Стартер срузу должен крутануть до компрессии цилиндра?
Или замер нужно делать на первых рывках?

_________________
Carina E ST190 '97 TD 2.0 2-CT МКПП
Продаю свечи накаливания, фильтр масляный, зимняя резина на дисках 4шт., стартер


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Пт авг 05, 2011 11:46 am
Не в сети
Бригадир

Зарегистрирован: Чт июн 10, 2010 1:00 pm
Сообщения: 118
Откуда: Норильск
Репутация: 1 [ ? ]
А может дело в ТНВД, плунжир изношен, нехватает давления вот сразу и не заводиться.

_________________
Сергей. Карина Е 1996г 2СТ турбо дизель Лифтбек.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Пт авг 05, 2011 12:01 pm
Не в сети
Состоявшийся
Аватара пользователя

Зарегистрирован: Пт янв 28, 2011 1:28 pm
Сообщения: 68
Откуда: Санкт-Ленинград
Репутация: 2 [ ? ]
Вряд ли это плунжер. Его неисправность выявляется легко, просто нужно полить на заднюю стенку ТНВД холодной водой, и тогда двигатель сразу заведётся.
Скорее всего стартер не даёт нужной мощности.
Я надеялся, что может где просто контакт плохой, но нашёл массу - там всё чисто.
Жаль нет заведомо исправного стартера для проверки.

_________________
Carina E ST190 '97 TD 2.0 2-CT МКПП
Продаю свечи накаливания, фильтр масляный, зимняя резина на дисках 4шт., стартер


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Пт авг 05, 2011 12:01 pm
Не в сети
Летописец
Аватара пользователя

Зарегистрирован: Чт дек 04, 2008 6:46 pm
Сообщения: 4428
Откуда: Улан-Удэ
Репутация: 250 [ ? ]
Машина: Carina-E->LEXUS
Год выпуска: 2020
Двигатель: 4A>3s>3s-ge beams vvt-i
Провод массы №1 Должен идти от кузова на клемму (-) от неё ответвляться и идти на коробку №2 одним целым.!
№3 От крепления генератора на чашку кузова через разьёмчик!

_________________
Моя барахолка ..…..............…….. Мы на DRIVE2


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Пт авг 05, 2011 12:04 pm
Не в сети
Состоявшийся
Аватара пользователя

Зарегистрирован: Пт янв 28, 2011 1:28 pm
Сообщения: 68
Откуда: Санкт-Ленинград
Репутация: 2 [ ? ]
Спаисбо Faranos, поищу ещё третий контакт.

_________________
Carina E ST190 '97 TD 2.0 2-CT МКПП
Продаю свечи накаливания, фильтр масляный, зимняя резина на дисках 4шт., стартер


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Где искать массу
СообщениеДобавлено: Ср фев 26, 2014 9:33 am
Не в сети
Повар клуба
Аватара пользователя

Зарегистрирован: Ср мар 11, 2009 10:20 pm
Сообщения: 9928
Откуда: Москва
Репутация: 143 [ ? ]
Машина: Corolla E12 Wagon 1,6 МКПП
Год выпуска: 2005
Двигатель: резвый
я смотрел вчера свою "массу".
Faranos писал(а):
Провод массы №1 Должен идти от кузова на клемму (-)
- намертво прикручен к кузову, рыжего ничего нет. Я даже не стал его откручивать. Но я что-то не обнаружил
Faranos писал(а):
от неё ответвляться и идти на коробку №2 одним целым.!
Наверное не совсем внимательно смотрел. А вот
Faranos писал(а):
№3 От крепления генератора на чашку кузова через разьёмчик!
. НА месте соединения чашки и клеммы порыжело от времени. Открыл разъём, а там контакты хреновские, с налётом. Шкурой не почистишь, я взял тоненькую отвёртку и пошарил там для самоуспокоения. Но такую "массу" решил поменять. Ребята посоветовали поменять её на жигулёвскую и прикрутить её не к чашке, а в другое нормальное не рыжее место. В магазинах её полно. Сегодня поеду брать, а то с утра опять всё промаргивало. Неприятно вообще.

_________________
Арсений. Была Карина Вагон 7A-FE, теперь Коровка Вагон 3ZZ-FE ))). Но всё равно мечтаю о большом сарае с эмблемой Тойота )))
Я на драйве2


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Где искать массу
СообщениеДобавлено: Ср фев 26, 2014 10:06 am
Не в сети
Волговод клуба
Аватара пользователя

Зарегистрирован: Пн дек 30, 2013 1:59 pm
Сообщения: 921
Откуда: Богданович, Свердловская обл.
Репутация: 20 [ ? ]
Машина: ГАЗ-3102
Год выпуска: 2001
Двигатель: ЗМЗ-406.2
PANZERMAN
можно и разминусовку сделать, то есть взять нормальный провод, разделить на несколько отрезков нужной длины и прорянуть от минусовой клеммы до 1.кузова, 2.коробки, 3.генератора и так далее. Суть та же, зато эффект лучше..

_________________
Я - Костя. И я - восхитительный лентяй)
Было: Седан XLi, 4A-FE не LB. 9/1992, Япония. Стало: Газ-3110 и Газ-3102
Я Вконтакте. Мой бизнес, клубням помогу чем смогу!


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 36 ]  На страницу 1, 2  След.

Часовой пояс: UTC + 3 часа [ Летнее время ]

,,

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 7


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
Powered by phpBB® Forum Software © phpBB Group Статьи
Русская поддержка phpBB
