Занести каждому себе в FAQ!!!
Светодиоды НЕ МОГУТ работать от 12 Вольт без огрничителя тока, которым (в дешевом варианте) является резистор, в дорогом - интегральный стабилизатор тока.
Прямое напряжение на одном кристалле светодиода, в зависимости от его типа, около от 2 до 3 вольт.

_________________
CarinaE 4A-FE LB, седан. + HONDA Accord TypeR
_______________________________________________
Кто хочет - ищет способ, кто не хочет - ищет причину.

3мм и 5мм диоды идут
все цвета 3,5В 20 мА
красный 2,7-3,0В 20мА

Резисторы надо такие:
для для одного диода 560-680 Ом
для 2х последовательно 390 Ом
для 3х последовательно 200-220 Ом

А для ленивых выкладываю программку - вбиваете параметры диода, ток сети, число диодов, тип их подключения и получаете какой резистор надо

Добавлено спустя 1 минуту 53 секунды:

Притом для одного диода для 14,5В - 560 Ом, а на 15В - 680 Лучше всего исходить именно из того что борт сеть идет 14,5-15В. Потом так облом менять сгоревшие диоды......

_________________
_________________
Карина, 1992, 3S-FE, 2л GLI, МКПП, Японка, Фиолетовая - была
Honda Accord 2.0 executive АКПП, 2006, черная - была
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________
Хочется чего то большого и чистого....слона помыть чтоли

Эту ссылку нашел Dmitry_R

http://www.ledlamp.com.ua/catalog/index ... NT_ID=1188

_________________
CARINA GT 1,6 ДВИГАТЕЛЬ 4А-GE(ПО ПТС 110 Л.С. ) 165 Л. С. 20 valve BlackTop АВТОМАТ КУЗОВ АТ210 ГОД99 ЦВЕТ ТЕМНО-СИНИЙ МЕТАЛИК правый руль Краснодар

как у спехи с задними дверьми?
если делать как мы с тобой делали (ставить снизу светодиод) то не скорее всего не получиться(((( там просверлить не реально ровно. а если и просверлиш то светодиод хрен вставиш.

_________________
Была супер машина Carina E 92 г. 4a-fe LB седан
потом Hyundai Terracan
затем Subaru Forester
Клубный продавец машин)))) (Mouflon ©)

Все понял.. Просто на Митьке такой не видел.. будем искать ) или творить что то с обычной )

_________________
Бывшая горячо любимая Toyota Carins-E 3S-FE Лучшая из машин!

Теперь пароход GS300

Настоящий Жук может быть только Volkswagen

согласен на 1000 %, о чем я и утверждал.

хотя уже писалось, но хочу добавить:
НЕ НУЖНО ВЕШАТЬ НА ОДИН РЕЗИСТОР БОЛЕЕ 3-Х ПОСЛЕДОВАТЕЛЬНО СОЕДИНЕНЫХ ДИОДОВ.

_________________
обновленный файл-исходник для клубных наклеек, шильдиков, номерных рамок и куча всего: download/file.php?id=28352

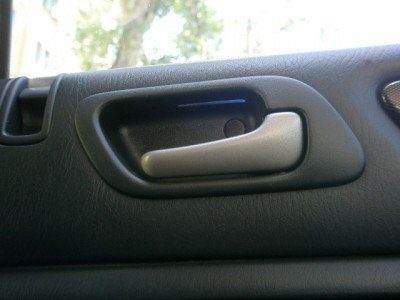

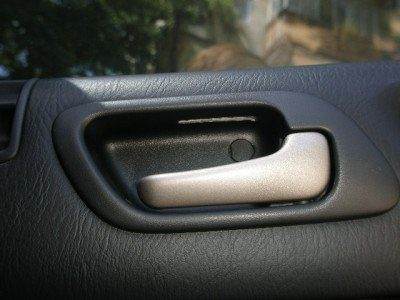

Обещал фоты, - сделал. Делал прямо сейчас днем.
Внимательно рассмотрел, это не с завод, врезали сами, но подсветка была уже готовая.

_________________
CarinaE 4A-FE LB, седан. + HONDA Accord TypeR
_______________________________________________
Кто хочет - ищет способ, кто не хочет - ищет причину.

Dmitry_R
вполне приемлемо, хочу так-же, где там оргстекло?....

_________________
обновленный файл-исходник для клубных наклеек, шильдиков, номерных рамок и куча всего: download/file.php?id=28352

Бэндэр В нише белый это световод из пластика, сам прозрачный а тыльная сторона белая и рифленная. ближе тяжело сфотать

_________________
CarinaE 4A-FE LB, седан. + HONDA Accord TypeR
_______________________________________________
Кто хочет - ищет способ, кто не хочет - ищет причину.

так а что мешает сделать полосочку толстого оргстекла, а в торец диод?

_________________
обновленный файл-исходник для клубных наклеек, шильдиков, номерных рамок и куча всего: download/file.php?id=28352

причем обратите внимание где стоят световоды, и куда светит диод.
Сделано от пассажирской стороны

Добавлено спустя 9 минут 50 секунд:

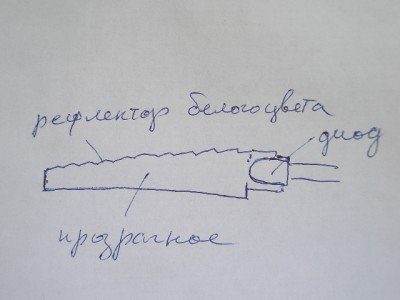

Вот нарисовал как смог.

_________________
CarinaE 4A-FE LB, седан. + HONDA Accord TypeR
_______________________________________________
Кто хочет - ищет способ, кто не хочет - ищет причину.

А может лучше на него колпачок нацепить? и светит не ярко, рассеивает, и не так колхозно смотреться будет... (ИМХО, сам пока не пробовал: аккумулирую опыт первопроходцев)

_________________


Carina Евгеньевна, 4A-FE, 1.6, LB, 101 л.с., седан, МКПП, GLi, '92, япона-мама
//Ты должен сделать добро из зла, потому что его больше не из чего сделать//

http://carina-e.ru/viewtopic.php?t=3029&highlight=
абсолютно то-же самое, роль белой краски играет белый пластик, свет рассеивается очень не плохо

_________________
обновленный файл-исходник для клубных наклеек, шильдиков, номерных рамок и куча всего: download/file.php?id=28352

Dmitry_R, а в схеме запитки оных диодов не разбирался? что там откуда и когда светит?

2 ALL
Вообще я склоняюсь к тому, что подсветка в ручках нужна в темное время суток, кады нормальные водители и ездят, и стоят по меньшей мере с габаритами, так что логичнее всего на мой взгляд запитаться именно оттуда.

_________________


Carina Евгеньевна, 4A-FE, 1.6, LB, 101 л.с., седан, МКПП, GLi, '92, япона-мама
//Ты должен сделать добро из зла, потому что его больше не из чего сделать//

Кхе... А я вставил, встал отлично!!!

Добавлено спустя 3 минуты 47 секунд:



Чёт, я не понял... Это был камень в мой огород, или просто подтверждение моих слов

_________________
Tише едешь, меньше должен!

Была: Carina E 04/1995 седан МКПП 4AFE 1600CC 16 VALVE DOHC EFI не LB Англия
Есть VW Passat B5 -98 седан МКПП 1,8 125 л.с.

сфотай покажи как поставил.

_________________
Была супер машина Carina E 92 г. 4a-fe LB седан
потом Hyundai Terracan
затем Subaru Forester
Клубный продавец машин)))) (Mouflon ©)

всем привет! прчитал форум про подсветку светодиодами. Класс! Точно такие ленты я видел в торговом центре на кольцевой (как называется не помню - на внешней стороне МКАД, ул Озерная) Парень торгует в правом торговом центре прямо на входе. Цветов не меренно. Есть и с гидроизоляцией, есть и без... Смотрите, кому ближе. С ценами врать не буду не помню, рублей 500-700 за метр... А в продолжении идеи подсветки, так их можно приклеить и на двери внизу, там есть и отверстия водослива и их можно использовать для проводки и при откритии двери ..., вот это иллюминация!!! Вся дорога засияет!

_________________
Олег Я на drive2.ru ГБО BRC 4-го поколения
Вы не любите Тойоту? - Вы просто не умеете ею управлять!

Вобщем оставил так, вроде не мешает, но хочу поставить кнопку, на всякий случай, от которой будет включатся.

Добавлено спустя 15 минут 14 секунд:

Ещё

_________________
Tише едешь, меньше должен!

Была: Carina E 04/1995 седан МКПП 4AFE 1600CC 16 VALVE DOHC EFI не LB Англия
Есть VW Passat B5 -98 седан МКПП 1,8 125 л.с.

блин не пойму как ты задние воткнул. там же бортик пипец. хрен подлезеш, и хрен просверлиш.
а спереди прям как у меня))))))) так же на стойку свет попадает)))

_________________
Была супер машина Carina E 92 г. 4a-fe LB седан
потом Hyundai Terracan
затем Subaru Forester
Клубный продавец машин)))) (Mouflon ©)

1. Я не сверлил, а проткнул шилом, а потом аккуратненько отвёрткой разширил.
2. Диод выташил из пластикового цоколя, который защищает резистор и он у меня полностью влез в отверстие, только резистор остался.

Вот так!!!
P.S. Сегодня попробую бюджетный вариант колец на приборку сварганить...
В субботу отпишусь и вывешу фото, если будет что вывешивать...

_________________
Tише едешь, меньше должен!

Была: Carina E 04/1995 седан МКПП 4AFE 1600CC 16 VALVE DOHC EFI не LB Англия
Есть VW Passat B5 -98 седан МКПП 1,8 125 л.с.

ждем

_________________
3S-FE , 1994, нидерландка =) лифтБЭК, танк в комплектации люкс! JT164STK100052005

Совсем плохо, что на стойку попадает, помоему весь вид портит

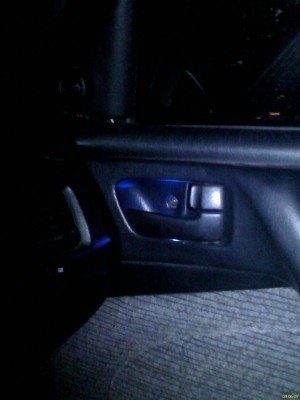

вот че у меня получилось

_________________
Была супер машина Carina E 92 г. 4a-fe LB седан
потом Hyundai Terracan
затем Subaru Forester
Клубный продавец машин)))) (Mouflon ©)

tj_tosha, а выложи плиз побольше фоток. или ты диод тоже вниз ставил?

_________________
_________________
Карина, 1992, 3S-FE, 2л GLI, МКПП, Японка, Фиолетовая - была
Honda Accord 2.0 executive АКПП, 2006, черная - была
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________
Хочется чего то большого и чистого....слона помыть чтоли

тоже внизу. сделал только одну и то просто так.
