Toyota Carina E

Не знаю как у вас в России, но у нас в Казахстане с начала этого года ввели в ПДД обязательное включение ближнего света (или ДХО) как в городе, так и за городом.
Обычную схему через 4 контактное реле для ДХО я собрал. Все работает. Но идея следующая, - чтобы при перегорании лампочек или реле, т.е. при размыкании цепи, на приборке загоралась отдельно выведенная аварийная лампочка. Не хотелось бы, чтобы лампочка горела при исправной цепи, так как не люблю когда лишнее мусолит глаза. Как воплотить сию идею в реальность?

_________________
Не гони, а то успеешь!

не знаю как , так как не когда не интересовался такими идеями ! но скажу откуда взять схему ! от ваз 2115 там к примеру если лампочка габаритов перегорает то на бк загоралась лампочка и звуком оповещала )

_________________
Группа Карина е в контакте) Мой сарай на драйве Тойота Карина Е универсал, 4а-фе была ЛБ стала СТД!, кпп с52, И Китаец Грейт вол сайлор 491, всепогодный танк)

Ты птф сделал как ДХО? или что?

_________________
CARINA E(GER); 7A-FE, МКПП; 1997. 360 000 км, Черника. vin: SB164ABK10E074979

Да!

_________________
Не гони, а то успеешь!

Самым простым видится подключение в параллель лампе светодиода с резистором - в таком случае при перегорании лампы будет загораться светодиод. Но поскольку ламп две - это становится невозможным.
Есть вазовское реле контроля состояния ламп, вроде стоит 150р, где взять не знаю, как искать тоже не знаю.

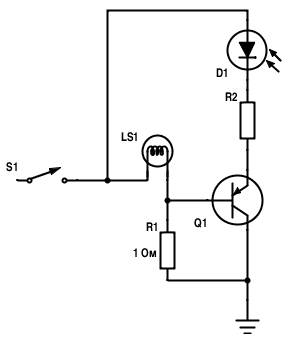

Второй простой рабочий вариант это собрать схемку типа такой:

R1 - 1Ом достаточной мощности, 5Вт должно хватить, R2 - ну 800-1000 Ом пусть будет, транзистор любой PNP

_________________
Carina E 1993 седан, англичанка, 4A-FE STD Denso

А если после 4 контактного реле в цепь последовательно воткнуть 5 контактное и использовать нормально разомкнутый разъем для подключения аварийной лампочки?

_________________
Не гони, а то успеешь!

Только нормально замкнутый контакт. Когда на реле будет напряжение (нормальный режим) - цепь контрольной лампы будет разорвана.
Но будет работать или нет - неизвестно. На катушке реле будет достаточно низкое напряжение, да и ДХО будет гореть не так ярко.
