Ar4nt писал(а):
она закрыта полностью =) на скока ее открыть
млин где то в букваре было описание, но я так на глаз приоткрывал, то есть закручивал регулировочный винт до момента когда заслонка перестанет "подзакусывать".
Ar4nt писал(а):
я так понимаю если я винтом ее открою у меня хх будет не 800 а больше что потом делать
Компутер потом сам отрегулирует как ему надо.
Добавлено спустя 1 минуту 5 секунд:от тут в FAQе, смотри:
1. Регулировка положения дроссельной заслонки.
Букварь говорит, что при ЗАКРЫТОЙ заслонке не должно быть зазора между упорным винтом и упором привода заслонки. Это именно упорный винт. Его назначение - не допустить износа корпуса заслонки и предотвратить закусывание заслонки. Это НЕ РЕГУЛИРОВОЧНЫЙ ВИНТ оборотов холостого хода. Именно поэтому на многих машинах головку винта спиливают еще на заводе. Если так случилось, что винт кто-либо уже покрутил, то нужно добиться полного закрытия заслонки (проверять лучше на чистом узле на просвет) и проверить узел на отсутствие закусывания. Заслонка должна "стартовать" плавно, без прилагания дополнительных усилий для "сдернуть с места".
2. Регулировка ДПДЗ (датчик положения дроссельной заслонки)
ДПДЗ могут быть 3-х контактными и 4-х контактными. (
viewtopic.php?p=244295#244295)
БелыйГусь писал(а):
"Подозреваю, что изначально IDL-сигнал в КаринеЕ использовался, и на мозги шло 4 провода. Но в какой-то момент способ опознавания признака ХХ изменился с физического (по разрыву IDL-сигнала) на логический (по напряжению на VTA). При этом сам ДПДЗ остался прежним, а вот 4-й проводок на IDL-контакт ликвидировали за ненадобностью. "
Отличие датчиков в способе информирования блока управления о полностью закрытой заслонке.
4-х контактный имеет контакт IDL, блок управления определяет закрытую заслонку по наличию контакта между IDL и E2.

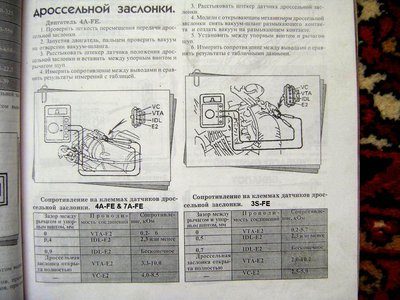

Регулировка (по мануалу):
Отсоединить разъем ДПДЗ
Вставить щуп 0,4мм между упором и рычагом заслонки, замерить электрическое сопротивление между контактами датчика.
IDL - E2 - не более 2,3 КОм (может быть значительно меньше - это нормально).
Вместо щупа 0,4мм ставим щуп 0,9мм. Сопротивление между IDL и E2 должно быть бесконечно (обрыв).
3-х контактный ДПДЗ при работе меняет напряжение на выводе VTA относительно E2. При закрытой заслонке оно должно составлять от 0,3 до 0,8V -
viewtopic.php?p=136785#136785 Регулировка (способ, описанный next402):
Позволю себе набросать небольшой мануал по настройке этого чуда под названием ДПДЗ:
На самом деле кому как нравится, но я приноровился его настраивать без снятия узла ДЗ. Для начала никакой спешки, лудше один раз нормально сделать, чем потом переделывать.
Чуть-чуть ослабляем винты крепления датчика, вставляем щуп 0,7 (для 3S-FE) цепляемся мулитиметром к IDL - E2 и чуть чуть постукивая маленьким молоточком буквально по милиметрику ловим момент когда проводимость пропадет (мультиметр покажет бесконечное сопротивление). Фиксируем верхний болт и проверяем уже по всем контактам по мануалу, фиксируем нижний болт - еще раз проверяем ВСЕ со всеми щупами. Обнуляемся и обучаемся =)
В моем случае ошибкой было то , что я регулировал датчик смещая его рукой,естественно ни о каких милиметрах там речи и не шло......=)
Также отмечу, что величина сопротивления на контактах IDL - E2 не играет роли, важно чтобы она не превышала указанный предел, в моем случае она составляла30 Ом что вводило в заблуждение (казалось слишком малым, ведь в мануале указано 2,3 кОм и меньше, т.е нижний предел не указан)
Способ регулировки ДПДЗ с помощью программы от chem407:
Для регулировки ДПДЗ ипользуются параметр "Признак открытия заслонки (12.1)" и "% открытия дроссельной заслонки (7а)".
При установке между упорным болтом заслонки и упором щупа толщиной 0,25-0,4 мм признак открытия заслонки должен быть "Закрыто", "%открытия..." - "0".
При установке щупа толщиной больше 0,4 мм - "Открытие заслонки" - "Открыто",
"% открытия..." - отличен от "0".
Прим: Описание программы и опыт ее применения собран в темах:
viewtopic.php?t=1968 - ToyotaOBD. Диагностика клубных машин.
http://carina-e.ru/viewtopic.php?t=1145 - ToyotaOBD. Флаговая реализация от chem407(копия carinae).
Регулировка положения биметаллической пружины:
Теория вопроса:
Устройство нашего клапана ХХ на пальцах.
1. Клапан состоит из двух составляющих - соленоида (две катушки на открытие и закрытие) и биметаллической пружины.
2. И соленоид, и пружина дергают шторку каждый сам по себе
3. Итоговое положение шторки определяется равновесием сил соленоида и шторки.
4. КХХ может работать без пружинки на одном соленоиде до тех пор, пока с электрикой соленоида все в порядке.
5. КХХ может работать без соленоида на одной пружинке без соленоида. Пружинке проблемы с электрикой по барабану, ее задача подстраховать соленоид и сохранить ХХ на случай проблем с электрикой у соленоида.
6. Правильно установленная пружинка должна держать 1000-1200 оборотов. Почему не 700-800 оборотов нормального ХХ? Потому что пружинка не умеет приоткрывать шторку при добавлении нагрузки (в отличие от соленоида). А значит должна иметь такой запас, чтобы двигатель не заглох на ХХ при включении нагрузок - вентилятора, света, стопов и т.д. - по мере включении нагрузок обороты двигателя будут падать при работе на одной лишь пружинке.
7. На соленоид подаются сигналы с частотой 250 герц для точного позиционирования шторки. Каждый сигнал, дьюти-цикл, это импульс на открытие, сменяющийся импульсом на закрытие, весь дьюти-цткл 1/250 секунды. Отношение длины импульса на открытие ко всей длине дьюти-цикла, выраженное в %%, мы и видим в программе в третьем байте (для шаговых КХХ там показывается шаг открытия в интервале 1-125, на Каринах таких нет)
8. Что будет с открытием КХХ в %%, если поиграть пружинкой, подвигать ее положение? В конечном итоге шторка все равно встанет в правильное положение, вот только усилия соленоида изменятся:
- если пружинку повернуть в сторону уменьшения оборотов, значит соленоиду нужно меньше трудиться над прикрытием шторки для доведения оборотов до нормы, % открытия в протоколе будет больше.
- если пружинку повернуть в сторону увеличения оборотов, прикрывать ее нужно посильнее, импульс на закрытие расширяется, импульс на открытие наоборот, % открытия уменьшается.
Вывод. Игра с положением пружинки в целом лишена смысла. Ее нужно выставить так, чтобы без соленоида она держала положенные 1000-1200 оборотов и больше к ней с глупостями не приставать
Способ 1:
viewtopic.php?p= ... a82#196481,
http://carina-e.ru/viewtopic.php?p=117687#117687С установленной катушкой КХХ прогреть до рабочей температуры, заглушить двигатель, снять катушку.
Ослабить винты крепления БимПластины, завести двигатель. Установить положение биметаллической пластины, при котором обороты ХХ будут 1100 +/-50 об/мин.
Затянуть винты, заглушить, установить катушку обратно.
Способ 2: (forsash)
Прогреть двигатель до температуры более 90 градусов.
Отпустить крепление БиметПластины.
Вращением крепления против часовой стрелки (со стороны радиатора) добиться легкого подпружинивания крепления. Положение установлено верно, если при запуске двигателя при температуре ОЖ более 10 град обороты не поднимаются выше 2000 об/мин (для LeanBurn двигателей)
"Переобучение" после чистки.
Прогреть двигатель до рабочей температуры, заглушить, вытащить предохранитель EFI в блоке под капотом, поставить через пару минут.
Завести с выключенными потребителями электрооборудования. Дать поработать 15-20 минут. Дальнейшее "дообучение" блока управления происходит постоянно во время работы двигателя.
