Продолжая тему тюнинга
http://carina-e.ru/viewtopic.php?t=7302 ... sc&start=0
а также
http://carina-e.ru/viewtopic.php?t=7632
Настоящий фотоотчет повествует о том, как в серые будни, особенно в предверии зимы, каждые смертный кариновод может без особых усилий инсталировать попогрей.

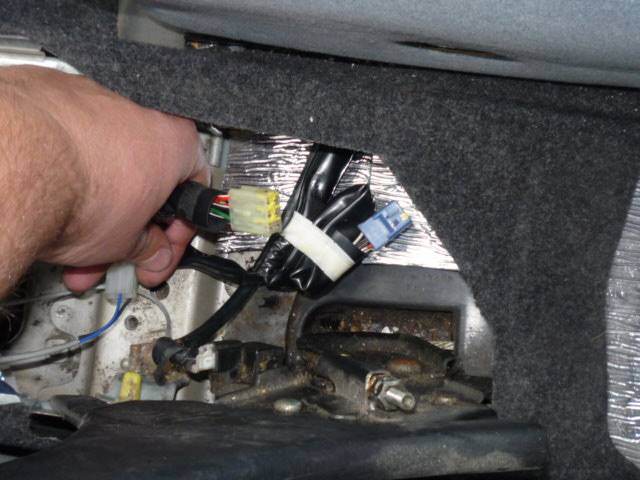

Задумка возникла тогда когда, устанавливая шумоизоляцию, я заметил непонятные разьемы под сиденьями и консолью.
Ништяк, оказывается в машине то проводка под всевозможные опции.
А почему бы и нет?
Я сам смогу установить класс ЛЮКС в своем авто.
Провел маркетинговое исследование на тему что лучше поставить.
Накидки от прикуривателя Емеля 1 и 2 - дешево, достаточно большая емкость, быстросьемно, но также масса минусов: недолговечно, мешает жудко и выглядит неэстетично.
Нагреватели с метализированной спиралью достаточно мощные, но хрупкие. Вариант далеко не надежный.
Выбрал нагреватель на основе углеволокна: подороже, мощность поменьше, зато к изгибам относится гораздо проще.
Стал выбирать поставщика, так чтоб подешевле и с гарантией.
Выбор пал на Термософт г. Красноярск.
2 модуля по 2 нагревателя в каждом, общая тепловая мощность 40 Вт.
Вложение:
1.JPG [ 95.68 КБ | Просмотров: 5440 ]

Вложение:
1-2.JPG [ 68.38 КБ | Просмотров: 5440 ]

кнопка на 2 уровня нагрева.
Вложение:
2.JPG [ 65.25 КБ | Просмотров: 5440 ]

Есть конечно и с многоуровневой регулировкой и с реле отключения, но есть ряд причин по которым для меня это все лишнее:
1. Нагреватели и так имеют мощность 40 Вт - весьма средне, жечь не будет. Салон велюр - не пожелтеет. Такчто 2 уровня для маленькой мощности - это вполне достаточно. К тому же нагреваль - это единственный прибор со 100% КПД, и регулировка мощности в цепях с постоянным током возможна только путем переноса мощности (тепла) в другое место, а именно в нагреватель.
2. Реле на отключение мне не нужно, так как моя каринка без автозапуска, так что я почувствую что подогрев включен в ненужное время, к тому же он на водительское кресло. Также ток подается на подогрев от зажигания (при положении ключа ON), аккумулятор не сядет как при включенных габаритах.
Общая стоимость 650 рублей, 1 год гарантии.
Наконец, приступаем к инсталяции.
Смотрим на схему и нифига не понимаем.
Вложение:
3.jpg [ 206.57 КБ | Просмотров: 5440 ]

Конечно это бред, релейно контактные схемы с постоянным током это подсилу даже школьнику. Так что чешем репу и соображаем с чего начинать.
Реле на обогревателях это бред. Реле предназначены для защиты комутационной аппаратуры (выключателей). Проведенные испытания а также математические вычисления показали, что максимальный ток проходящий по нагревателю составляет 2,5 - 3 А. Отечественная кнопка ВАЗа и ГАЗа выдерживает токи до 7,5 А, в их случае реле нужно ставить при потребителях мощностью свыше 80 Вт.
Читая, схему видим, что проводка предполагает 2 режима включения нагревателей: параллельное (максимальная мощность) и последовательное (минимальная мощность).
1. Параллельное. + идет по проводу R-L и выходит на корпус через нагреватели по проводам R-Y и W-B.
2. Последовательное. Ток проходит по проводу R-Y через оба нагревателя и по проводу W-B на корпус. При этом провод R-L бездействует.
Вобщем все понятно, нужно только подключить кнопку на 2 уровня и нагреватели и дело в шляпе.

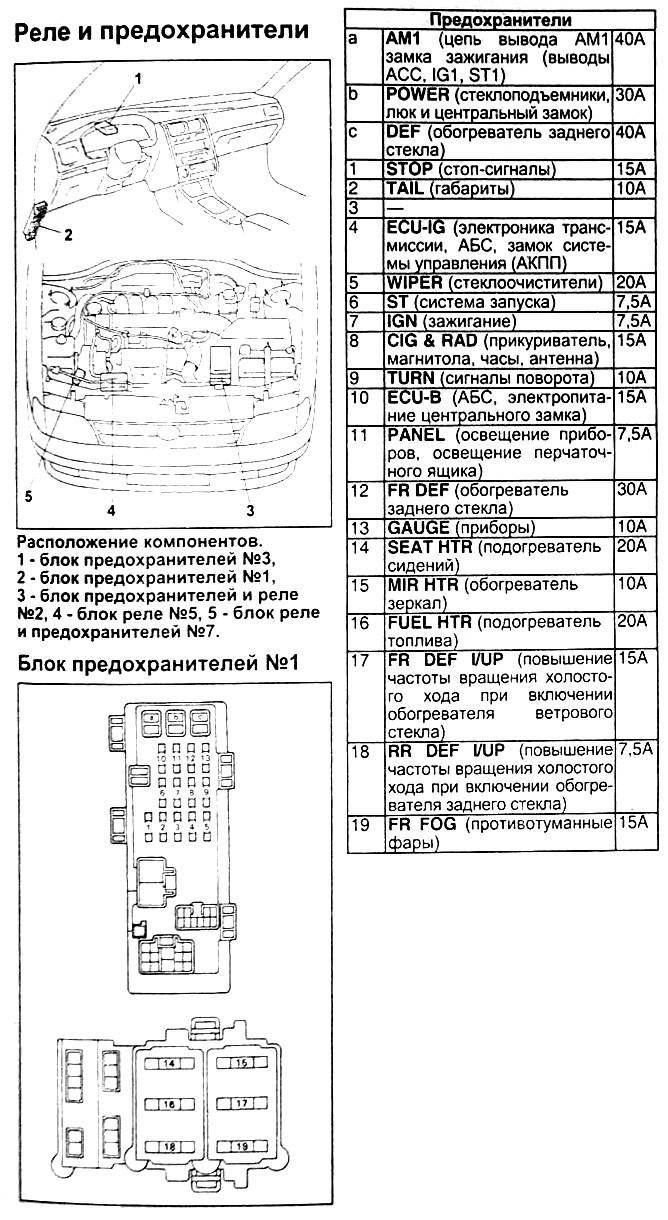

Проверяем наличие предохранителей.
Вложение:
4.jpg [ 348.93 КБ | Просмотров: 5440 ]

Снимаем панель под рулем и вот он родимый.
Меняем стандартный 20 амперный на 10 А, вообще для 40 Вт достаточно и 4 А, но минимальный это 7,5А.
Вложение:
5.jpg [ 120.68 КБ | Просмотров: 5440 ]

Вложение:
5-2.JPG [ 101.03 КБ | Просмотров: 5440 ]

Ставим кнопку.
На описании разъема все понятно.
Вложение:
6.jpg [ 186.65 КБ | Просмотров: 5440 ]

А работать должно все именно так:
Вложение:
7.jpg [ 142.09 КБ | Просмотров: 5440 ]

Теперь нашу отечественную кнопку (двухрядный тумблер) подключаем следующим образом:
Вложение:
8.jpg [ 55.83 КБ | Просмотров: 5440 ]

Для этого я набиваю фишку именно в этом порядке:
Вложение:
9.JPG [ 69.63 КБ | Просмотров: 5440 ]

Далее снимаем консоль и находим нужный нам разъем.
Вложение:
10.JPG [ 104.76 КБ | Просмотров: 5440 ]

Вот проверяем цвета проводов и устанавливаем что это именна для левого обогрева.
Вложение:
11.JPG [ 105.62 КБ | Просмотров: 5440 ]

Вот в этот разьем опираясь на цвета проводов (я конечно все прозванивал и замерял изменения напряжения) подключаем к его проводам нашу фишку.
Вложение:
12.JPG [ 87.29 КБ | Просмотров: 5440 ]

Изменение напряжения также проверяем и на разьеме подключения нагревателей. Он находится по ковром и я его обнаружил только при проклейке, так что в этот раз я точно знал что он там есть, я его нащупал и вырвал наружу.
Вложение:
13.JPG [ 99 КБ | Просмотров: 5440 ]

После подключения кнопки, убедившись, что все подкючено правильно ставим на место кнопку.
По русской традиции дорабатываем напильником.
Ставим, нравится.
Выглядит неплохо.
Вложение:
14.JPG [ 104.13 КБ | Просмотров: 5440 ]

Устанавливаем нагреватели.
Для этого, открутив 4 болта, снимаем водительское кресло и несем его домой. Снимаем спинку и седло.
Для меня эта процедура уже обыденная, так как я летом постирал весь салон от 20-летней грязи, и я не стал иллюстрировать это, хотя приколов много.
Чтобы снять барашки и рычажек на спинке надо отверткой отковырять стопорную пружинку, это не сложно.
Задираем обивку кресла на обеих частях примерно таким образом:
Вложение:
15.JPG [ 95.72 КБ | Просмотров: 5440 ]

Приклеиваем, а прижелании пришиваем нагреватели к внутренней стороне обивки, так чтобы нитки не выходили наружу.
Вложение:
16.JPG [ 75.06 КБ | Просмотров: 5440 ]

Получилось тоже ничего.
Собираем кресло обратно.
Все провода выводим наружу и объединяем в косу.
Вложение:
17.JPG [ 106.71 КБ | Просмотров: 5440 ]

Далее, ставим кресло на место и подключаем к вышеуказанному разьему.
Вложение:
18.JPG [ 97.48 КБ | Просмотров: 5440 ]

А теперь запускаем двигатель, щелкаем заветную кнопочку и получаем удовольствие.
Вложение:
19.jpg [ 120.25 КБ | Просмотров: 5440 ]

Конечно до такого цвета ничего не нагревается - это фотошоп, эта иллюстрация показывает зоны нагрева.
За 650 рублей и 1 день работ получаем комфорт, который стоит гораздо больше.
Каждый из Вас может сделать это и даже больше.
Надеюсь этот отчет и Вам поможет улучшить комфортабельность своего авто.

_________________
Toyota Carina E, 4A-FE, 1.5л. МКПП Золотистый цвет, самурайская сборка.
Hyundai Tucson МКПП, 4WD

http://www.eliza-auto.ru/


Последний раз редактировалось hunSolo Пн сен 27, 2010 3:42 pm, всего редактировалось 4 раз(а).

Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Сб сен 25, 2010 9:46 pm
Не в сети
Бригадир
Аватара пользователя

Зарегистрирован: Пн апр 19, 2010 12:24 pm
Сообщения: 169
Откуда: Украина, Львов
Репутация: 12 [ ? ]
Машина: Carina E, лифтбек
Год выпуска: 1995
Двигатель: 4A-FE LB
Супер отчет, и очень вовремя. Лови ПЛЮС!

_________________
Carina E, 4A-FE LB, лифтбек, 95г, ABS+Кондей, голубой металлик
Часто бываю тут http://na30min.ru


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Вс сен 26, 2010 4:00 pm
Не в сети
Бригадир
Аватара пользователя

Зарегистрирован: Пт окт 30, 2009 3:08 pm
Сообщения: 144
Откуда: В.Пышма (Екатеринбург)
Репутация: 96 [ ? ]
Машина: Carina E
Год выпуска: 1993
Двигатель: 4A-FE
Yanovich писал(а):
Супер отчет, и очень вовремя

На здоровье, лишь бы на пользу пошло.
Yanovich писал(а):
Лови ПЛЮС!

за это тоже спасибо.

_________________
Toyota Carina E, 4A-FE, 1.5л. МКПП Золотистый цвет, самурайская сборка.
Hyundai Tucson МКПП, 4WD

http://www.eliza-auto.ru/


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Вс сен 26, 2010 4:56 pm
Не в сети
Контролер
Аватара пользователя

Зарегистрирован: Пт сен 19, 2008 3:24 pm
Сообщения: 510
Откуда: Киров
Репутация: 3 [ ? ]
Я точно также за 750р(вместе с кнопками)от десятки комплект передних попогреек вшивал.Две зимы-полёт нормальный :roll:

_________________
CARINA E 3/92 СЕДАН 1.6 4A-FE LB механика японка


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Вс сен 26, 2010 5:09 pm
Не в сети
Человек с монтировкой
Аватара пользователя

Зарегистрирован: Ср дек 17, 2008 8:03 am
Сообщения: 6874
Откуда: Нижегородская обл.Бор.
Репутация: 142 [ ? ]
Машина: Carina E,седан,GLi,цвет 205
Год выпуска: 1993
Двигатель: 3S-FE
hunSolo
+1...нравятся твои фотоотчеты,молоток!

_________________
была Carina E 94г.англичанка.1.6.STD.GLI..попала в аварию..сейчас JT153STK100015540 двухлитровая 天皇陛下万歳)
"Если Вам кажется, что у меня опустились руки — вы ошибаетесь. Я наклонился за монтировкой! ...."


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср сен 29, 2010 3:21 pm
Не в сети
Летописец
Аватара пользователя

Зарегистрирован: Ср апр 22, 2009 1:49 pm
Сообщения: 4478
Откуда: Москва, Зеленоград
Репутация: 70 [ ? ]
Машина: Lexus GS300, New Beetle 2.0A
Год выпуска: 2001
Двигатель: 2JZ-GE ='(
А где нагреватели то брал и почем и как они называются ?
Ничего похожего не нашел в поисковиках.. а Термософт Красноярский по запросам на московский сайт выкидывает где ничего не написано.

_________________
Продажа Apple iPhone
Бывшая любимая Toyota - drive2.ru/r/toyota/288230376151757220/ Теперь пароход GS300 drive2.ru/r/lexus/416209/
Настоящий Жук может быть только Volkswagen - drive2.ru/r/volkswagen/288230376151976771/


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср сен 29, 2010 3:56 pm
Не в сети
Его именем пора назвать улицу
Аватара пользователя

Зарегистрирован: Пт мар 05, 2010 1:27 pm
Сообщения: 1866
Откуда: Казахстан Кокшетау
Репутация: 76 [ ? ]
Машина: Carina E Wagon, KIA Sportage
Год выпуска: 1995
Двигатель: 4A-FE LB
hunSolo писал(а):
регулировка мощности в цепях с постоянным током возможна только путем переноса мощности (тепла) в другое место, а именно в нагреватель.

Регулировка возможна широтно-импульсной модуляцией.
Примененная кнопка от ВАЗа?

_________________
Carina E(JT) AT190L-DWMDKW Wagon XLi 03.1995 4A-FE(LB) C52 3j6 ФОТО
Продам: правый поворотник оригинал б/у
Новые: опоры передних амортизаторов RBI T1310F


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср сен 29, 2010 4:00 pm
Не в сети
Человек-легенда
Аватара пользователя

Зарегистрирован: Чт дек 13, 2007 1:30 pm
Сообщения: 8435
Репутация: 40 [ ? ]
Машина: carina e
Год выпуска: 1995
Woolf писал(а):
А где нагреватели то брал и почем и как они называются ?
Ничего похожего не нашел в поисковиках..

Ищи Емеля

_________________
Carina E Wagon, 4A-FE LB, 96 г. МКПП. Англичанка. http://carinae.com.ua.
http://www.google.com/advanced_search?q ... ll&num=100


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср сен 29, 2010 4:29 pm
Не в сети
Человек-легенда
Аватара пользователя

Зарегистрирован: Вт июл 20, 2010 1:32 am
Сообщения: 5815
Откуда: г.Вятка (в миру Киров)
Репутация: 95 [ ? ]
Машина: Corona AT170 (зубатка) 1,5 АКП
Год выпуска: 1990
Двигатель: 5А-FE
Rash писал(а):
Регулировка возможна широтно-импульсной модуляцией.
Примененная кнопка от ВАЗа?

Кнопка тазовская - стандартная, а по ШИМ - не подскажешь микруху, или на логике КМОПовской колбасить, я в смысле общего применения - не конкретно для данного случая. :?

_________________
Саня.
Осень. Доживем-ли, долетим-ли до ответа, что-же будет с РОДИНОЙ и с нами (с Юрий Шевчук ДДТ)


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср сен 29, 2010 5:03 pm
Не в сети
Его именем пора назвать улицу
Аватара пользователя

Зарегистрирован: Пт мар 05, 2010 1:27 pm
Сообщения: 1866
Откуда: Казахстан Кокшетау
Репутация: 76 [ ? ]
Машина: Carina E Wagon, KIA Sportage
Год выпуска: 1995
Двигатель: 4A-FE LB
SaiD
К сожалению конкретного схемотехнического решения у меня нет...
К зиме купил недавно накидку Емеля. На саму накидку приходит 2 провода. Регулятор в виде кнопки на адаптере, который в гнездо прикуривателя вставляется, имеет 3 режима с индикацией. Очевидно, что здесь применена ШИМ, но новую вещь разбирать неохота.
Можно погуглить инет...

_________________
Carina E(JT) AT190L-DWMDKW Wagon XLi 03.1995 4A-FE(LB) C52 3j6 ФОТО
Продам: правый поворотник оригинал б/у
Новые: опоры передних амортизаторов RBI T1310F


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср сен 29, 2010 5:05 pm
Не в сети
Самостоятельный

Зарегистрирован: Ср сен 29, 2010 4:40 pm
Сообщения: 41
Репутация: −4 [ ? ]
Клево, спасибо что поделился, не знал что в этих машинах есть подобная функция. В октябре постараюсь повторить твой опыт :)

_________________
Carina E GLX, год 1994, кузов-лифтбек (5дверей) двигатель 4A-FE 1.6 литра, 16 кл., бензин, Lean Burn, цвет красный.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср сен 29, 2010 5:15 pm
Не в сети
Хранитель традиций клуба, Модератор
Аватара пользователя

Зарегистрирован: Пн сен 24, 2007 9:36 pm
Сообщения: 4660
Откуда: Москва, ЗАО, Раменки
Репутация: 141 [ ? ]
sparkDOGG писал(а):
не знал что в этих машинах есть подобная функция
Бот? :o

_________________
CarinaE SF, 7A-FE LB, 07.1996, англичанка


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср сен 29, 2010 5:38 pm
Не в сети
Самостоятельный

Зарегистрирован: Ср сен 29, 2010 4:40 pm
Сообщения: 41
Репутация: −4 [ ? ]
да ладно, не знал потому что не копался. че сразу бот?


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср сен 29, 2010 5:54 pm
Не в сети
Человек-легенда
Аватара пользователя

Зарегистрирован: Чт дек 13, 2007 1:30 pm
Сообщения: 8435
Репутация: 40 [ ? ]
Машина: carina e
Год выпуска: 1995
sparkDOGG писал(а):
Клево, спасибо что поделился, не знал что в этих машинах есть подобная функция. В октябре постараюсь повторить твой опыт

ты наверное не понял о чем речь идет. Какая подобная функция? Это просто модули подогрева были внедрены в сидение.

_________________
Carina E Wagon, 4A-FE LB, 96 г. МКПП. Англичанка. http://carinae.com.ua.
http://www.google.com/advanced_search?q ... ll&num=100


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср сен 29, 2010 6:08 pm
Не в сети
Самостоятельный

Зарегистрирован: Ср сен 29, 2010 4:40 pm
Сообщения: 41
Репутация: −4 [ ? ]
voldemarik я про разьемы под центральной консолью.. а это возможность сделать нормальное подключение модулей подогрева. Не используя прикуриватель

_________________
Carina E GLX, год 1994, кузов-лифтбек (5дверей) двигатель 4A-FE 1.6 литра, 16 кл., бензин, Lean Burn, цвет красный.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср сен 29, 2010 8:12 pm
Не в сети
Хранитель традиций клуба, Модератор
Аватара пользователя

Зарегистрирован: Пн сен 24, 2007 9:36 pm
Сообщения: 4660
Откуда: Москва, ЗАО, Раменки
Репутация: 141 [ ? ]
sparkDOGG писал(а):
че сразу бот?
Первое сообщение на форуме, смысл сообщения безотносителен к теме, можно применить к любой, в сообщении ни слова про КаринуЕ, Профиль не заполнен - подозрения соответствующие ;)

_________________
CarinaE SF, 7A-FE LB, 07.1996, англичанка


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср сен 29, 2010 8:15 pm
Не в сети
Человек-легенда
Аватара пользователя

Зарегистрирован: Вт июл 20, 2010 1:32 am
Сообщения: 5815
Откуда: г.Вятка (в миру Киров)
Репутация: 95 [ ? ]
Машина: Corona AT170 (зубатка) 1,5 АКП
Год выпуска: 1990
Двигатель: 5А-FE
Обычно на япошках в кузове заложены провода под все возможные комплектации, загляни хоть под панель, хоть под капот - море пустых фишек.
Rash
Блин попадалась как-то на Мазде штатная простенькая транзюковая схемка ШИМ для подсветки шкалы приборов - времени не было срисовать - сейчас жалею
:(

_________________
Саня.
Осень. Доживем-ли, долетим-ли до ответа, что-же будет с РОДИНОЙ и с нами (с Юрий Шевчук ДДТ)


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт сен 30, 2010 9:20 am
Не в сети
Самостоятельный

Зарегистрирован: Ср сен 29, 2010 4:40 pm
Сообщения: 41
Репутация: −4 [ ? ]
SaiD
видел я их под панелью и под капотом, небыло времени разобраться что к чему. и букваря нет

_________________
Carina E GLX, год 1994, кузов-лифтбек (5дверей) двигатель 4A-FE 1.6 литра, 16 кл., бензин, Lean Burn, цвет красный.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт сен 30, 2010 9:26 am
Не в сети
Человек-легенда
Аватара пользователя

Зарегистрирован: Вт июл 20, 2010 1:32 am
Сообщения: 5815
Откуда: г.Вятка (в миру Киров)
Репутация: 95 [ ? ]
Машина: Corona AT170 (зубатка) 1,5 АКП
Год выпуска: 1990
Двигатель: 5А-FE
Ну и вот - за рычагом КПП 2 фишки для кнопок должны болтаться, а под сидушками - для подключения самих обогревателей, ну а в остальном - в фотоотчете все есть

_________________
Саня.
Осень. Доживем-ли, долетим-ли до ответа, что-же будет с РОДИНОЙ и с нами (с Юрий Шевчук ДДТ)


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт сен 30, 2010 9:36 am
Не в сети
Бригадир
Аватара пользователя

Зарегистрирован: Пт окт 30, 2009 3:08 pm
Сообщения: 144
Откуда: В.Пышма (Екатеринбург)
Репутация: 96 [ ? ]
Машина: Carina E
Год выпуска: 1993
Двигатель: 4A-FE
Вот добрался до компа. Отвечаю на поставленные вопросы:
Rash писал(а):
Регулировка возможна широтно-импульсной модуляцией.
Примененная кнопка от ВАЗа?

Управление мощностью потребителя путем дискретизации напряжения (ШИМ) возможна, я не стал грузить всех наукой электротехники, которую я получал на протяжении 5 лет.
В этом методе есть также и минусы: цена, я не знаю геометрию колебаний, так как переходные состояния для нагревательных элементов губительны. Поставить индукцию в цепь для сглаживания это тоже хрень городить, также Широтно Импульсная Модуляция в цепи выдает много помех (рябь в напряжении), которые которые отлично слышно в магнитоле. Я такую ерунду постоянно получаю при подключении инвертора на 220В (у него правда мощность в 2 раза выше, но раздражает жудко).
Кнопка похоже ГАЗовская, от Волги или ГАЗели. Кнопку можно включить в принципе любую, на мазду мне подходят только ВАЗовские (скоро буду ставить и на нее).
Woolf писал(а):
А где нагреватели то брал и почем и как они называются ?

Нагреватели я брал в Екатеринбурге, тут есть и много местных производителей, но именно этот производитель имеет меньше всех нареканий (Емеля - больше всех).

_________________
Toyota Carina E, 4A-FE, 1.5л. МКПП Золотистый цвет, самурайская сборка.
Hyundai Tucson МКПП, 4WD

http://www.eliza-auto.ru/


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт сен 30, 2010 9:48 am
Не в сети
Бригадир
Аватара пользователя

Зарегистрирован: Чт авг 12, 2010 4:30 am
Сообщения: 212
Откуда: 163 rus
Репутация: 5 [ ? ]
Машина: TC-E - АКПП, конд., 3J6, седан
Год выпуска: 1995
Двигатель: 4A-FE
hunSolo
Всё очень клёво! Молодец!
Тоже делал что-то похожее в ТАЗ 21099 ещё давно.
Купил штатные с проводкой, всё запитал и упаковал их в оба передних сиденья.
А когда продал авто, жалко их стало :cry:
С новой машиной так заморачиваться не стал.
Купил опять штатный подогрев ТАЗовский и чехлы универсальные недорогие.
Теперь делаю так, на само сиденье (прямо поверх) растягиваю обе части нагревательных ковриков (низ и спину), укрепляю это всё по периметру длинными булавками (иглы с пластиковыми головками, они не чувствуются и не мешают), запитываю проводку, в разрыв провода поставил выключатель со скрытыми контактами. На сиденья чехлы, дабы эстетику создать... Ну вот в общем то и всё.
И вся эта легкосъёмная конструкция путешествует со мной уже в пятой машине около 10 лет. :)

Да, забыл уточнить... К нижний стороне ковриков, к той, что соприкасается непосредственно с сиденьем, лучше ещё подшить брезент, дабы следов от спирали обогрева не оставалось. :)


Последний раз редактировалось Очкарик Чт сен 30, 2010 9:57 am, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт сен 30, 2010 10:04 am
Не в сети
Человек-легенда
Аватара пользователя

Зарегистрирован: Вт июл 20, 2010 1:32 am
Сообщения: 5815
Откуда: г.Вятка (в миру Киров)
Репутация: 95 [ ? ]
Машина: Corona AT170 (зубатка) 1,5 АКП
Год выпуска: 1990
Двигатель: 5А-FE
hunSolo писал(а):
В этом методе есть также и минусы: цена, я не знаю геометрию колебаний, так как переходные состояния для нагревательных элементов губительны. Поставить индукцию в цепь для сглаживания это тоже хрень городить, также Широтно Импульсная Модуляция в цепи выдает много помех (рябь в напряжении), которые которые отлично слышно в магнитоле. Я такую ерунду постоянно получаю при подключении инвертора на 220В (у него правда мощность в 2 раза выше, но раздражает жудко).

С помехами просто все - для нагревателя частоту можно хоть 1 Гц, хоть 0,1 Гц, и ни каких средств защиты от помех не потребуется. В электроплитах домашних и утюгах например механические правда а не электронные регуляторы прим с такими-же частотами работают

Добавлено спустя 9 минут 20 секунд:

Очкарик писал(а):
hunSolo
Всё очень клёво! Молодец!
Тоже делал что-то похожее в ТАЗ 21099 ещё давно.
Купил штатные с проводкой, всё запитал и упаковал их в оба передних сиденья.

Писал уже вроде - не помню только на этом форуме или нет, если повторяюсь - прошу прощения. Несколько лет назад занимался установкой подогревов в разные аппараты от девятки до баржи и УАЗа. Так в качестве нагревателя использовал провод МГТФ - все просто, дешево и сердито. Правда за давностью лет сечение не помню :(

_________________
Саня.
Осень. Доживем-ли, долетим-ли до ответа, что-же будет с РОДИНОЙ и с нами (с Юрий Шевчук ДДТ)


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср окт 20, 2010 12:08 pm
Не в сети
Бригадир
Аватара пользователя

Зарегистрирован: Вс фев 28, 2010 3:19 am
Сообщения: 139
Откуда: Минск, РБ
Репутация: 3 [ ? ]
Машина: Toyota Carina E
Год выпуска: 1997
Двигатель: 7A-FE
SaiD писал(а):
Писал уже вроде - не помню только на этом форуме или нет, если повторяюсь - прошу прощения. Несколько лет назад занимался установкой подогревов в разные аппараты от девятки до баржи и УАЗа. Так в качестве нагревателя использовал провод МГТФ - все просто, дешево и сердито. Правда за давностью лет сечение не помню :(

А какой длинна этого самого провода была для каждой подушки? Наклеивал его на что-нибудь?

_________________
Carina E 7A-FE,LB 11.96 г. газенваген
Сдам комнату одной девушке. Двоим не сдам - здоровье уже не то.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср окт 20, 2010 8:26 pm
Не в сети
Человек-легенда
Аватара пользователя

Зарегистрирован: Вт июл 20, 2010 1:32 am
Сообщения: 5815
Откуда: г.Вятка (в миру Киров)
Репутация: 95 [ ? ]
Машина: Corona AT170 (зубатка) 1,5 АКП
Год выпуска: 1990
Двигатель: 5А-FE
Вонзал в толстую иголку и зигзагом простегивал в кусок ткани - типа холстины. На подушку вроде метров 6 провода уходило и метра 3 или 4 на спинку в области поясницы. потом эту ткань под обшивку сидушки и спинки

_________________
Саня.
Осень. Доживем-ли, долетим-ли до ответа, что-же будет с РОДИНОЙ и с нами (с Юрий Шевчук ДДТ)


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт окт 21, 2010 10:21 am
Не в сети
Бригадир
Аватара пользователя

Зарегистрирован: Вс фев 28, 2010 3:19 am
Сообщения: 139
Откуда: Минск, РБ
Репутация: 3 [ ? ]
Машина: Toyota Carina E
Год выпуска: 1997
Двигатель: 7A-FE
Интересно. Надо попробовать. Я так понимаю МГТФ совсем поненький должен быть? А эти две части параллельно или последовательно соединял? И ещё какие-нибудь регуляторы мутил или просто кнопкой?

_________________
Carina E 7A-FE,LB 11.96 г. газенваген
Сдам комнату одной девушке. Двоим не сдам - здоровье уже не то.


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 210 ]  На страницу 1, 2, 3, 4, 5 ... 9  След.

Часовой пояс: UTC + 3 часа [ Летнее время ]


Кто сейчас на конференции

Сейчас этот форум просматривают: Bing [Bot], LEOR и гости: 2


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
