wolf-man2003
|
 Добавлено: Чт май 30, 2013 9:18 pm |
|
 |
| Наставник |
 |
Зарегистрирован: Пн апр 06, 2009 6:08 pm
Сообщения: 77
Откуда: Москва
Репутация: 2 [ ? ]
Машина: toyota carina e
Год выпуска: 1993
Двигатель: 3s-ge
|
Цитата: Здесь реле используется только для подачи на лампы общего плюса при проворачивании ручки тубуса во второе положение, а минусы (поочередно) подаются на нити ближнего или дальнего света прямо с тубуса (при передвижении ручки вверх или вниз). Здесь без реле не обойтись. Правда, если стоит ксенон по 35 ватт, то можно поставить диод между нитью ближнего света и массой, но диод должен быть расчитан на ток не менее 20А и на нем будет просадка напряжения до 1 вольта. На обычных лампах накаливания включать сразу два света на продолжительное время очень не рекомендую. из этого я понял, если ближний ксенон: чтоб ближный свет не выключался при включении дальнего... неовходимо "минус" ближнего света посадить на корпус автомобиля... и всё... и диоды не нужны и заморочки отпадают !!!!!!!!!!! сам пока не делал, но сделаю... если я не прав отпишитесь... да и как вставлять картинки? я нарисовал схему для включения двух галогенок
_________________
GTI 2.0, 3S-GE, 158 hp, 1993г......
Всегда рад Кариновским съездам
Но только в Москве и МО!!! =)
|
|
| Вернуться к началу |
|
 |
|
Vilf
|
Добавлено: Чт май 30, 2013 9:22 pm |
|
|
| Его именем пора назвать улицу |
 |
Зарегистрирован: Ср ноя 10, 2010 11:51 am
Сообщения: 1876
Откуда: Казань - 16rus
Репутация: 40 [ ? ]
Машина: Toyota carina E , Town Ace '90
Год выпуска: 1996
Двигатель: 7A-FE LB
|
|
я сделал с помощью одного реле и черной коробочки в которой реле фар и предохранители стоят.
_________________
Виль
|
|
| Вернуться к началу |
|
|
|
wolf-man2003
|
Добавлено: Чт май 30, 2013 9:30 pm |
|
|
| Наставник |
|
Зарегистрирован: Пн апр 06, 2009 6:08 pm
Сообщения: 77
Откуда: Москва
Репутация: 2 [ ? ]
Машина: toyota carina e
Год выпуска: 1993
Двигатель: 3s-ge
|
так при переключении с ближнго на дальный у ближнего будел микро выключение(пока переключаетя реле) а это не очень хорошо для блоко розжига ближнего света...... если не прав опровергните... Добавлено спустя 43 минуты 38 секунд:Vilf писал(а): я сделал с помощью одного реле и черной коробочки в которой реле фар и предохранители стоят. а ты схему не сможешь выложить как сделал??? или ссылочку если откуда то брал... заранее спасибо
_________________
GTI 2.0, 3S-GE, 158 hp, 1993г......
Всегда рад Кариновским съездам
Но только в Москве и МО!!! =)
|
|
| Вернуться к началу |
|
|
|
Vilf
|
Добавлено: Чт май 30, 2013 10:45 pm |
|
|
| Его именем пора назвать улицу |
|
Зарегистрирован: Ср ноя 10, 2010 11:51 am
Сообщения: 1876
Откуда: Казань - 16rus
Репутация: 40 [ ? ]
Машина: Toyota carina E , Town Ace '90
Год выпуска: 1996
Двигатель: 7A-FE LB
|
  Там, гдеде написано "золотой"- это показаны ножки штатного реле переключения ближний-дальний , находящегося в черной коробочке недалеко от расширительного бачка.один из контактов золотистый. остальные три- серебристые Добавлено спустя 10 минут 36 секунд:Re: Как реализовать неотключение ближнего при включении дальнегwolf-man2003 писал(а): у ближнего будел микро выключение(пока переключаетя реле) такая проблема есть.нужен совет коллективного разума чтобы решить ее.
_________________
Виль
|
|
| Вернуться к началу |
|
|
|
wolf-man2003
|
Добавлено: Сб июн 01, 2013 1:10 am |
|
|
| Наставник |
|
Зарегистрирован: Пн апр 06, 2009 6:08 pm
Сообщения: 77
Откуда: Москва
Репутация: 2 [ ? ]
Машина: toyota carina e
Год выпуска: 1993
Двигатель: 3s-ge
|
|
слушай, а если просто замкнуть вход 1 и 2 на стандартном реле... по при подачи питания ближний будет гореть всегда...
_________________
GTI 2.0, 3S-GE, 158 hp, 1993г......
Всегда рад Кариновским съездам
Но только в Москве и МО!!! =)
|
|
| Вернуться к началу |
|
|
|
Vilf
|
Добавлено: Сб июн 01, 2013 1:14 am |
|
|
| Его именем пора назвать улицу |
|
Зарегистрирован: Ср ноя 10, 2010 11:51 am
Сообщения: 1876
Откуда: Казань - 16rus
Репутация: 40 [ ? ]
Машина: Toyota carina E , Town Ace '90
Год выпуска: 1996
Двигатель: 7A-FE LB
|
|
а соленоидом линзы чем управлять ?
_________________
Виль
|
|
| Вернуться к началу |
|
|
|
wolf-man2003
|
Добавлено: Сб июн 01, 2013 1:19 am |
|
|
| Наставник |
|
Зарегистрирован: Пн апр 06, 2009 6:08 pm
Сообщения: 77
Откуда: Москва
Репутация: 2 [ ? ]
Машина: toyota carina e
Год выпуска: 1993
Двигатель: 3s-ge
|
|
так при включении дальнего ближний остаётся работать, а питание дальнего опускает шторку.. на линзе биксенона... если я правильно понял!!! просто не знаю что такое солинойд
_________________
GTI 2.0, 3S-GE, 158 hp, 1993г......
Всегда рад Кариновским съездам
Но только в Москве и МО!!! =)
|
|
| Вернуться к началу |
|
|
|
Vilf
|
Добавлено: Сб июн 01, 2013 1:22 am |
|
|
| Его именем пора назвать улицу |
|
Зарегистрирован: Ср ноя 10, 2010 11:51 am
Сообщения: 1876
Откуда: Казань - 16rus
Репутация: 40 [ ? ]
Машина: Toyota carina E , Town Ace '90
Год выпуска: 1996
Двигатель: 7A-FE LB
|
|
электромагнит управляющий шторкой.
я сейчас пьян. с трудом соображаю. гляну на след неделе еще раз в схему)
_________________
Виль
|
|
| Вернуться к началу |
|
|
|
wolf-man2003
|
Добавлено: Сб июн 01, 2013 1:25 am |
|
|
| Наставник |
|
Зарегистрирован: Пн апр 06, 2009 6:08 pm
Сообщения: 77
Откуда: Москва
Репутация: 2 [ ? ]
Машина: toyota carina e
Год выпуска: 1993
Двигатель: 3s-ge
|
|
просто сделать перемычку с дальнего на солинойд.... тоесть при включении дальнего ближний остаётся гореть а питание дальноего включает свою лампу плюс открывает шторку...
П.С. я сам пьян... но в этом состоянии у меня всегда прозрение!!)))))
_________________
GTI 2.0, 3S-GE, 158 hp, 1993г......
Всегда рад Кариновским съездам
Но только в Москве и МО!!! =)
|
|
| Вернуться к началу |
|
|
|
Mouflon
|
Добавлено: Сб июн 01, 2013 1:28 am |
|
|
| Человек-легенда |
 |
Зарегистрирован: Ср фев 13, 2008 2:13 pm
Сообщения: 7071
Откуда: Мытищи
Репутация: 150 [ ? ]
Машина: Mitsubishi Outlander XL
Год выпуска: 2008
|
|
Сорри что вмешиваюсь в столь интересную дискусиию, а замкнуть контакты 1 и 4 реле переключения ближнего и дальнего света никак?
_________________
Mitsubishi Outlander XL'2008 6B31 "Кролик"
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.
|
|
| Вернуться к началу |
|
|
|
Vilf
|
Добавлено: Сб июн 01, 2013 1:31 am |
|
|
| Его именем пора назвать улицу |
|
Зарегистрирован: Ср ноя 10, 2010 11:51 am
Сообщения: 1876
Откуда: Казань - 16rus
Репутация: 40 [ ? ]
Машина: Toyota carina E , Town Ace '90
Год выпуска: 1996
Двигатель: 7A-FE LB
|
|
свежо.
действительно. на след.неделе попробую
_________________
Виль
|
|
| Вернуться к началу |
|
|
|
wolf-man2003
|
Добавлено: Сб июн 01, 2013 1:38 am |
|
|
| Наставник |
|
Зарегистрирован: Пн апр 06, 2009 6:08 pm
Сообщения: 77
Откуда: Москва
Репутация: 2 [ ? ]
Машина: toyota carina e
Год выпуска: 1993
Двигатель: 3s-ge
|
|
нет ближний с дальним перемыкать нельзя.... так как при включении ближнего будет гореть дальний... это из твоих слов...
но вот я не знаю какой ближний, а какой дальний (HI или LO)... но перемычка должна быть от питания на ближний.... и тогда всё ок.... а в фаре сделать перемычку от дальнего на шторку....
_________________
GTI 2.0, 3S-GE, 158 hp, 1993г......
Всегда рад Кариновским съездам
Но только в Москве и МО!!! =)
|
|
| Вернуться к началу |
|
|
|
Vilf
|
Добавлено: Сб июн 01, 2013 1:48 am |
|
|
| Его именем пора назвать улицу |
|
Зарегистрирован: Ср ноя 10, 2010 11:51 am
Сообщения: 1876
Откуда: Казань - 16rus
Репутация: 40 [ ? ]
Машина: Toyota carina E , Town Ace '90
Год выпуска: 1996
Двигатель: 7A-FE LB
|
|
Леша правильнонаписал. смотри : при перемычке 1 и 4 ближний горит постоянно. на него запитана лампа ксенона.
При включении дальнего -запитывается соленоид шторки. а лампа остается гореть ( не дает погаснуть перемычка)
_________________
Виль
|
|
| Вернуться к началу |
|
|
|
wolf-man2003
|
Добавлено: Сб июн 01, 2013 1:52 am |
|
|
| Наставник |
|
Зарегистрирован: Пн апр 06, 2009 6:08 pm
Сообщения: 77
Откуда: Москва
Репутация: 2 [ ? ]
Машина: toyota carina e
Год выпуска: 1993
Двигатель: 3s-ge
|
|
я так и написал... если 1 -4 это перемычка на ближний... то да... он прав...
просто словами он сказал перемкнуть бальний и ближний... - а это не правильно... а питание и ближний - правильно.... )))))
_________________
GTI 2.0, 3S-GE, 158 hp, 1993г......
Всегда рад Кариновским съездам
Но только в Москве и МО!!! =)
|
|
| Вернуться к началу |
|
|
|
Vilf
|
Добавлено: Сб июн 01, 2013 1:53 am |
|
|
| Его именем пора назвать улицу |
|
Зарегистрирован: Ср ноя 10, 2010 11:51 am
Сообщения: 1876
Откуда: Казань - 16rus
Репутация: 40 [ ? ]
Машина: Toyota carina E , Town Ace '90
Год выпуска: 1996
Двигатель: 7A-FE LB
|
Mouflon писал(а): реле переключения ближнего и дальнего света имелось ввиду это. Я -спать ) спокойной ночи )
_________________
Виль
|
|
| Вернуться к началу |
|
|
|
wolf-man2003
|
Добавлено: Сб июн 01, 2013 1:54 am |
|
|
| Наставник |
|
Зарегистрирован: Пн апр 06, 2009 6:08 pm
Сообщения: 77
Откуда: Москва
Репутация: 2 [ ? ]
Машина: toyota carina e
Год выпуска: 1993
Двигатель: 3s-ge
|
|
слушай, когда замкнёшь- сфоткай пожалуйста куда вставить проводки..... присто в схеме я лучше чем в реале разбераюсь!!! и сфоткай капот - где эта реле находтся!! )))))
Добавлено спустя 3 минуты 14 секунд:
Re: Как реализовать неотключение ближнего при включении дальнег
я думаю у нас получиться!! =)))))
_________________
GTI 2.0, 3S-GE, 158 hp, 1993г......
Всегда рад Кариновским съездам
Но только в Москве и МО!!! =)
|
|
| Вернуться к началу |
|
|
|
Vilf
|
Добавлено: Сб июн 01, 2013 1:59 am |
|
|
| Его именем пора назвать улицу |
|
Зарегистрирован: Ср ноя 10, 2010 11:51 am
Сообщения: 1876
Откуда: Казань - 16rus
Репутация: 40 [ ? ]
Машина: Toyota carina E , Town Ace '90
Год выпуска: 1996
Двигатель: 7A-FE LB
|
|
хорошо)
_________________
Виль
|
|
| Вернуться к началу |
|
|
|
Mouflon
|
Добавлено: Сб июн 01, 2013 2:08 am |
|
|
| Человек-легенда |
|
Зарегистрирован: Ср фев 13, 2008 2:13 pm
Сообщения: 7071
Откуда: Мытищи
Репутация: 150 [ ? ]
Машина: Mitsubishi Outlander XL
Год выпуска: 2008
|
|
В принципе я бы сделал следующим образом - взял бы релюху, и припаял бы толстый провод к ней практически по корпусу. В этом случае если надо что то вернуть обратно - просто или перекусывается провод, или меняется релюха.
_________________
Mitsubishi Outlander XL'2008 6B31 "Кролик"
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.
|
|
| Вернуться к началу |
|
|
|
wolf-man2003
|
Добавлено: Сб июн 01, 2013 2:12 am |
|
|
| Наставник |
|
Зарегистрирован: Пн апр 06, 2009 6:08 pm
Сообщения: 77
Откуда: Москва
Репутация: 2 [ ? ]
Машина: toyota carina e
Год выпуска: 1993
Двигатель: 3s-ge
|
жду лайки!! ))) лайк в ответ!!  Добавлено спустя 5 минут 50 секунд:Mouflon писал(а): В принципе я бы сделал следующим образом - взял бы релюху, и припаял бы толстый провод к ней практически по корпусу. В этом случае если надо что то вернуть обратно - просто или перекусывается провод, или меняется релюха. прости, не понятно... куда зачем и почему.... )))но это не важно.... просто у меня складывается так.. что эта схема которую мы обсуждали не та.... а почему??? да потому, что люди пишут, что на ближний и дальний свет идёт общее питание, а переключение происходит за счет массы на ближний и дальний(реле масса ближнего и дальнего)... если это так то надо просто минус ближнего света посадить на корпус или воткнуть к минусу габаритов!!!!!!!!! Добавлено спустя 3 минуты 11 секунд:Re: Как реализовать неотключение ближнего при включении дальнега если у нас реле отвечает за плюсы, то плиз прикрепите фото где и как перемкнуть.....
_________________
GTI 2.0, 3S-GE, 158 hp, 1993г......
Всегда рад Кариновским съездам
Но только в Москве и МО!!! =)
|
|
| Вернуться к началу |
|
|
|
Mouflon
|
Добавлено: Сб июн 01, 2013 2:25 am |
|
|
| Человек-легенда |
|
Зарегистрирован: Ср фев 13, 2008 2:13 pm
Сообщения: 7071
Откуда: Мытищи
Репутация: 150 [ ? ]
Машина: Mitsubishi Outlander XL
Год выпуска: 2008
|
|

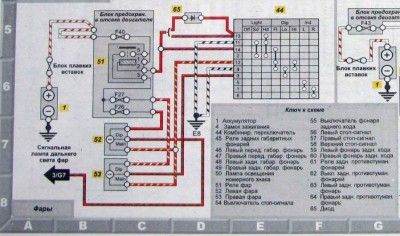

Ща попробую найти на другом компе картинки от калды - я думаю что там должно быть примерно всё то же самое.
| Вложения: |
Комментарий к файлу: Как то так
Снимок.JPG [ 113.33 КБ | Просмотров: 5261 ]
|
_________________
Mitsubishi Outlander XL'2008 6B31 "Кролик"
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.
|
|
| Вернуться к началу |
|
|
|
wolf-man2003
|
Добавлено: Сб июн 01, 2013 2:51 am |
|
|
| Наставник |
|
Зарегистрирован: Пн апр 06, 2009 6:08 pm
Сообщения: 77
Откуда: Москва
Репутация: 2 [ ? ]
Машина: toyota carina e
Год выпуска: 1993
Двигатель: 3s-ge
|
|
то есть на это схеме общий минус.... значит схема которую мы обсуждали актуальна
Добавлено спустя 1 минуту 18 секунд:
Re: Как реализовать неотключение ближнего при включении дальнег
не понимаю что за выход 3/G7
Добавлено спустя 1 минуту 20 секунд:
Re: Как реализовать неотключение ближнего при включении дальнег
dip -это дальний.... main -это ближний???
_________________
GTI 2.0, 3S-GE, 158 hp, 1993г......
Всегда рад Кариновским съездам
Но только в Москве и МО!!! =)
|
|
| Вернуться к началу |
|
|
|
Mouflon
|
Добавлено: Сб июн 01, 2013 2:55 am |
|
|
| Человек-легенда |
|
Зарегистрирован: Ср фев 13, 2008 2:13 pm
Сообщения: 7071
Откуда: Мытищи
Репутация: 150 [ ? ]
Машина: Mitsubishi Outlander XL
Год выпуска: 2008
|
|
По ходу дела или релюхой замыкать контакты 9 и 3 комбинированного выключателя, и/или мощный диод ставить между контактами 12 и 3
_________________
Mitsubishi Outlander XL'2008 6B31 "Кролик"
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.
|
|
| Вернуться к началу |
|
|
|
wolf-man2003
|
Добавлено: Сб июн 01, 2013 2:58 am |
|
|
| Наставник |
|
Зарегистрирован: Пн апр 06, 2009 6:08 pm
Сообщения: 77
Откуда: Москва
Репутация: 2 [ ? ]
Машина: toyota carina e
Год выпуска: 1993
Двигатель: 3s-ge
|
|
9 и 3 и так замкнуты... а диод чтоб держал не менее 20 ампер
_________________
GTI 2.0, 3S-GE, 158 hp, 1993г......
Всегда рад Кариновским съездам
Но только в Москве и МО!!! =)
|
|
| Вернуться к началу |
|
|
|
Mouflon
|
Добавлено: Сб июн 01, 2013 2:59 am |
|
|
| Человек-легенда |
|
Зарегистрирован: Ср фев 13, 2008 2:13 pm
Сообщения: 7071
Откуда: Мытищи
Репутация: 150 [ ? ]
Машина: Mitsubishi Outlander XL
Год выпуска: 2008
|
|
9 и 3 замкнуты только в режиме ближнего света. А в режиме дальнего они размыкаются
3/G7 - индикация на приборку о включенном дальнем
_________________
Mitsubishi Outlander XL'2008 6B31 "Кролик"
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.
|
|
| Вернуться к началу |
|
|
|
wolf-man2003
|
Добавлено: Сб июн 01, 2013 3:01 am |
|
|
| Наставник |
|
Зарегистрирован: Пн апр 06, 2009 6:08 pm
Сообщения: 77
Откуда: Москва
Репутация: 2 [ ? ]
Машина: toyota carina e
Год выпуска: 1993
Двигатель: 3s-ge
|
|
тогда через реле нельзя... опять будет мини выключение... а мы именно этого хотим избежать
Добавлено спустя 4 минуты 36 секунд:
Re: Как реализовать неотключение ближнего при включении дальнег
если честно, мне не понятна эта схема.. я ее и раньше видел... так и не разобрался.. и почему индикация на панель идёт именнно с левой фары... эту схему мне надо обЪяснять((((((((((((((((( сам не воткну - пытался
_________________
GTI 2.0, 3S-GE, 158 hp, 1993г......
Всегда рад Кариновским съездам
Но только в Москве и МО!!! =)
|
|
| Вернуться к началу |
|
|
Кто сейчас на конференции |
Сейчас этот форум просматривают: Yandex[bot] и гости: 12 |
|
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения
|
|
Вход
Регистрация
Новичкам
FAQ
Поиск
Чат
